معدات اختبار حماية الدخول IPX3 ، 121 ثقوب اختبار فوهة رش الماء

IPX3 IPX4 رذاذ فوهة باليد IEC60529 معدات اختبار IP


المعايير الفنية:
1 إمدادات المياه معدل تدفق المياه هو 50 150kpa ماء نظيف بدون تضمين.
2 معلمات فوهة الرش
القطر الخارجي: Ф102mM
القطر الكروي: SФ75.5mm
يوجد ثقب في المنتصف وفي الدائرة الداخلية للفتحات 24 ثقب الزاوية المضمنة فيها 30 درجة.

يوجد 96 ثقبًا في الدائرة الخارجية للفتحات ، الزاوية المضمنة فيها 15 درجة.121 حفرة في المجموع.
قطر الثقب: Ф0.5mm
وهي مصنوعة من النحاس الأصفر.
3 تدفق المياه 10 لتر / دقيقة ± 5٪ ، مقياس التدفق قابل للتعديل 4 نطاق مقياس الضغط 0 ～ 0.4 ميجا باسكال 5 يربك قابل للإزالة 6 مقياس ضغط 0 ~ 0.25 ميجا باسكال

تتفق مع:
IEC60529
IEC60598-1
IEC 60335-1
IEC60745-1
VDE0630
VDE0632
IEC60034
DIN40050
ISO20653
اختبار IPX3 IPX4.

معلومات المنتج:
تم تصميم فوهة الرش وتصنيعها وفقًا لشرط IEC60529 IPX3 و IPX4.
تعتبر فوهة الرذاذ بديلاً لجهاز اختبار الأنبوب المتذبذب لتحديد درجة الحماية ضد دخول الماء.
تم تصميم فوهة الرذاذ للاستخدام في العينات التي لا تتناسب مع قطر جهاز اختبار الأنبوب.
تشتمل اختبارات IEC الأولية على حماية IPX3 و IPX4 من رش الماء وتناثر الماء.
في ظل هذه الظروف ، يتم استخدام فوهة الرش المحمولة يدويًا.

أداة:

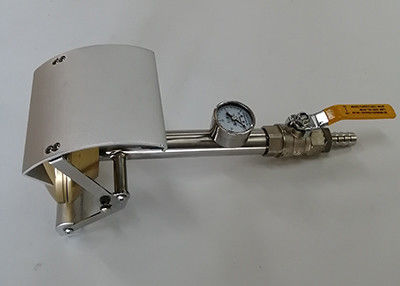

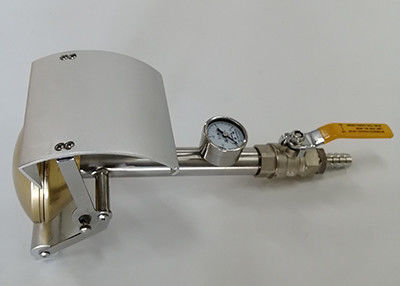

فوهة الرش SC-IPX34-SN عبارة عن جهاز اختبار محمول باليد للتحقق من الحماية ضد رش المياه وتناثرها.
يمكن ضبط ضغط الماء باستخدام مقبض التحكم في التدفق بالجهاز لإعطاء معدل التدفق المطلوب.
يمكن رؤية الضغط على المقياس الذي يتم وضعه بشكل ملائم بواسطة الفوهة.
تم تصميم نمط الرش الخاص بالفوهة وفقًا لمواصفات IEC 60529.

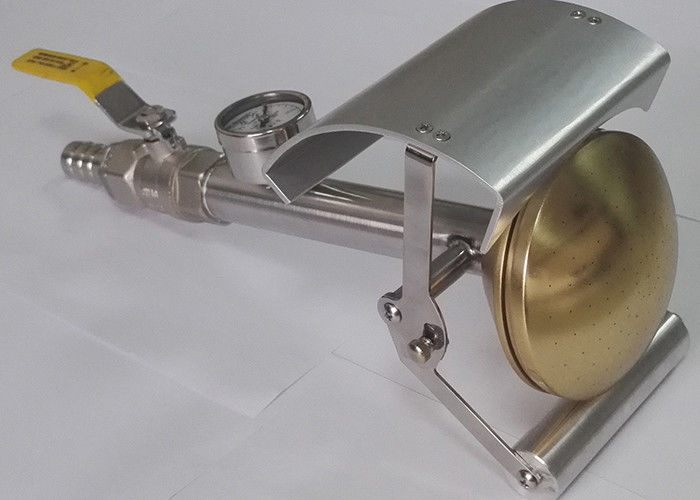

يمكن وضع درع متحرك فوق جزء من الفوهة لـ IPX3 أو إزالته من نمط الرش لـ IPX4

ملاحظة:
الفرق بين IPX3 و IPX4 هو أنه يجب إزالة الحاجز في اختبار IPX4.
للتخلي عن استخدام اليدين ، قمنا بتصميم قوس لفوهة الرش IPX3 IPX4.
وقت التسليم: خلال يومين.
توريد المصنع ، وسرعة التسليم.

آلة اختبار SC-IPX المقاومة للماء طبقًا لـ IEC60529: 1989 + A1: 1999 + A2: 2013 (درجات الحماية التي توفرها العبوات (IP)
Code)> ، IEC60598 ، IEC60335 و IEC 60034-5 ، GB / T-2423.2 ، GB4208 ، GB7000.1. يتضمن SC-IPX درجات الاختبار التالية: IPX1 ، IPX2 ،
IPX3 و IPX4 و IPX5 و IPX6 و IPX7 و IPX8 (راجع الصفحة 51 من IEC60529).يستخدم على نطاق واسع في منظمة اختبار المصادقة لـ
منتجات مثل المنتجات الكهربائية والإلكترونية ، ومصابيح LED وكذلك في قسم مراقبة الجودة ذي الصلة لـ
كشف مقاوم للماء لدرجات حماية العبوات.

يشمل نظام اختبار الماء SC-IPX بالكامل ما يلي:

صندوق التنقيط (SC-IPX12): صندوق التنقيط مخصص لاختبار التنقيط IPX1 و IPX2.حجم صندوق التنقيط 800x800x75mm (LXWXH).قطر فتحة التنقيط
0.4 ملم.المسافة بين فتحات التنقيط 20 مم.يمكن أن تكون العينة أكثر من 150 كجم.

معدات اختبار رش المياه بالأنابيب المتأرجحة (SC-IPX34): هي من أجل اختبار IPX3 و IPX4.يبلغ قطر الأنبوب المتأرجح 1 متر (أي
حجم آخر متاح أيضًا).القطر الداخلي للأنبوب المتأرجح هو 15 مم.يبلغ قطر طاولة الدوران للعينة 1000 مم (أو غيرها
الحجم حسب قطر أنبوب التأرجح ، والارتفاع قابل للتعديل.سرعة الدوران هي 1-5rpm والتي يتم التحكم فيها بواسطة PLC
لوجة.

جهاز اختبار النفاث المضاد للماء (SC-IPX56): مع حجم جهاز إمداد المياه 1000x1000x600m ، قطر الفوهة 6.3 مم (IPX5)
و 12.5 ملم (IPX6).سرعة الماء 12.5 ± 0.626 لتر / دقيقة لـ IPX5 و 100 ± 5 لتر / دقيقة لـ IPX6.

جهاز اختبار خزان الغمر المقاوم للماء (SC-IPX7): هو لاختبار IPX7.حجم خزان المياه 1000x1000x1200mm (يمكن أن يكون حجم آخر
مصممة حسب طلبك).يمكنها اختبار عينات تصل إلى 120 كجم

جهاز اختبار خزان الغمر المقاوم للماء (SC-IPX8): هو لاختبار IPX8.يمكنها محاكاة عمق الماء من 0-50m.الغمر في الماء
قطر الخزان 600 مم والارتفاع 1200 مم.الضغط الانضغاطي هو 10 أجواء أو التصميم وفقًا للعميل
طلب.
