| مواد: | ستانلس ستيل | المعايير: | IEC60884 الشكل 30 |
|---|---|---|---|
| درجة حرارة خزانة التدفئة: | (70 ± 2) درجة مئوية | محطة اختبار: | 1 محطة |
| وزن: | 50N * 1 ، 20N * 2 ، 30N * 1 ، 4N * 1 | سحب قوة القوة: | وفقا لقوة الانسحاب القصوى في الجدول 16 |
| وظيفة: | اختبار صلابة القابس ودبوس القابس | وقت القوة المطبق على كل دبوس سدادة: | 1 دقيقة |
| تسليط الضوء: | جهاز اختبار التحقق 4N,جهاز اختبار التحقق 20N,الشكل 30 IEC60884 |
||
IEC60884 الشكل 30 جهاز اختبار مقبس التوصيل للتحقق من تثبيت الدبابيس في جسم القابس
تفاصيل المنتج:
يتوافق هذا الجهاز مع معيار IEC 60884-1 الفقرة 24.10 الشكل 30.
يتم استخدامه لاختبار صلابة القابس ودبوس القابس.
يتم وضع القابس على لوح فولاذي صلب مزود بفتحات مناسبة لمسامير القابس.
يجب أن تكون المسافة بين مراكز الثقوب هي نفس المسافات بين مراكز الدائرة المحددة حول منطقة المقطع العرضي لكل دبوس في الصفيحة القياسية للسدادة.
المعايير الفنية:
| عدد محطات الاختبار | 1 |
| وزن | 50N * 1 ، 20N * 2 ، 30N * 1 ، 4N * 1 |
| المقبس القياسي: كل واحد من المواصفات المكسيكية للتكوينات: | C1.1 ، C1.2 ، C1.3 ، C1.4 ، C1.5 ، C1.6 ، C1.9 ، C1.10 ، C1.13 |
طريقة اختبار:
1. قبل الاستخدام الأول ، يجب أن يكون المستخدم على دراية بالمعايير ذات الصلة من أجل استخدام جهاز الاختبار بشكل أكثر فعالية وملاءمة وإكمال الاختبار.
2. يتم وضع القابس على الصفيحة الفولاذية بحيث تتطابق مراكز الدوائر التي تحيط بالدبابيس مع مراكز الثقوب.ثم أدخل قابس الاختبار في المقبس في اتجاه المحور الطولي للمسمار.بعد ذلك ، يتم وضع القابس في خزانة التسخين بدرجة حرارة (70 ± 2) درجة مئوية ، بعد ساعة واحدة ، يتم تطبيق قوة سحب داخل خزانة التسخين
3. اختر أداة التثبيت وفقًا لشكل القابس ، واجعلها متصلة بإحكام بالمقبس (تأكد من أنها لن ترتخي عند ممارسة قوة سحب)
4. اختر وزن قوة السحب وفقًا لأقصى قوة سحب كما هو موضح في الجدول 16 (يمكن تحقيقه من خلال التراكب) ، يتم ربط الوزن في حلقة المشبك ، والتعامل معه بحذر ، ولا ينتج عنه توتر انفجاري.
5. يتم تطبيق القوة على كل دبوس قابس لمدة دقيقة واحدة ، وبعد الاختبار ، يُسمح للسدادة بالتبريد إلى درجة الحرارة المحيطة ويجب التحقق من أن إزاحة أي دبوس سدادة في جسم السدادة يجب ألا تزيد عن 1 مم.
6. انتبه لتنظيف الجهاز وصيانة المقابس بعد اكتمال الاختبار.
الجدول 16:

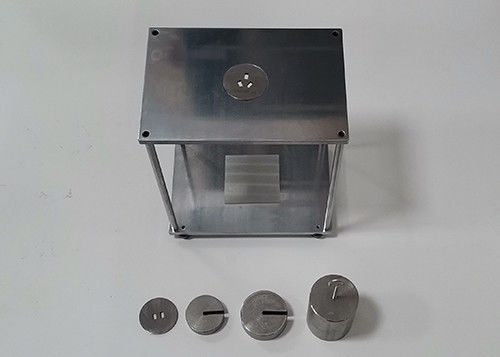

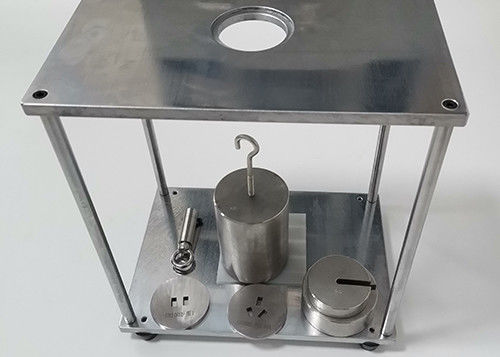

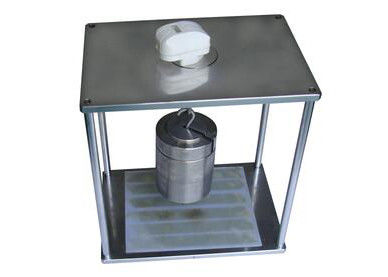

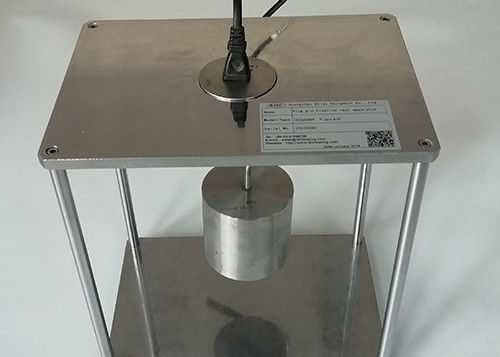

صورة الجهاز:
