تفاصيل المنتج:
شروط الدفع والشحن:
|
| مواد: | ستانلس ستيل | المعايير: | IEC60884 الشكل 18 والشكل 19 |
|---|---|---|---|
| الأوزان: | 36N * 1 ، 5.4N * 1 ، 5N * 2 ، 4N * 1 ، 2.6N * 1 | معيار اختبار الترباس: | كل واحد لـ 1.5N و 2N |
| اختبار المقابس القياسية: | أحادي القطب 10 أ ، وثلاثة أقطاب 10 أ و 16 أ | وظيفة: | التحقق من قوة السحب القصوى |
| أوزان الإجهاد الجانبي: | 5N * 1 | وظيفة إضافية: | التحقق من مقاومة الإجهاد الجانبي |
| إبراز: | IEC60884 جهاز التحقق من قوة السحب,جهاز التحقق من قوة السحب SGS,معدات اختبار IEC60884 Fig18 IEC |
||

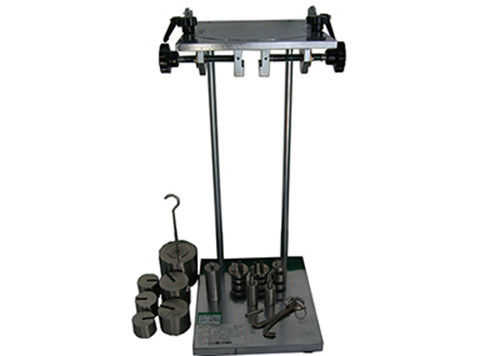

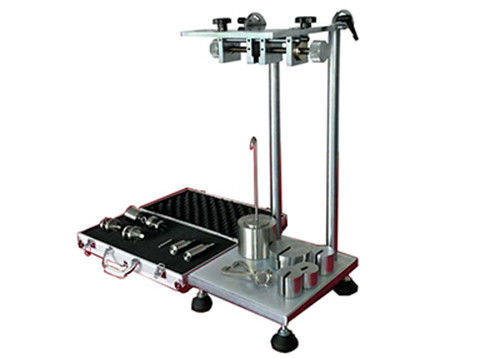

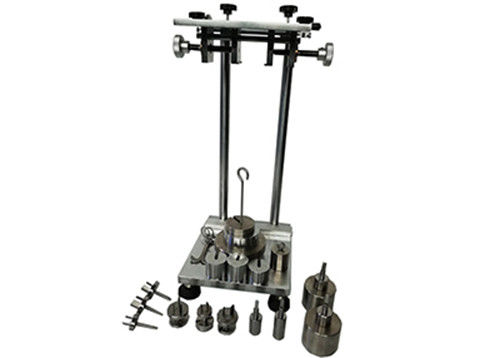

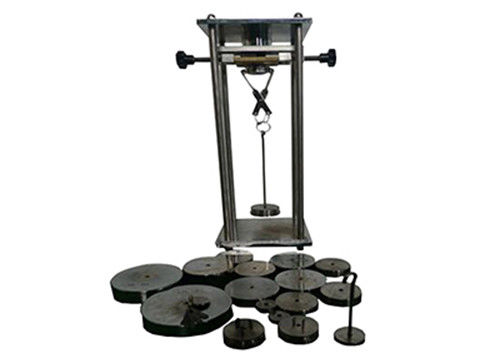

جهاز للتحقق من قوة السحب القصوى IEC60884 الشكل 18 19
طلب:
إنه مناسب لفحص القوة القصوى المطلوبة لسحب القابس من المقبس وسحب دبوس القطب المفرد من مجموعة المقبس.ما إذا كان الحد الأدنى للقوة المطلوبة ضمن النطاق المحدد بواسطة المعيار.
معامل:
1. معيار واحد قطب 10A ، ثلاثة أقطاب 10A و 16A اختبار المقابس القياسية كل ، 10A 16A اختبار المقابس القياسية لكل منها ، قابل للتعديل:
1) قابس دائري بمقبس مزدوج ثنائي القطب ، قطر الترباس 4.8
2) القابس الدائري للمقبس ثنائي الغرض ثنائي القطب ، قطر الترباس 4.0
3) قابس دائري (أحادي القطب) ، قطر البرغي 4.8
4) قابس دائري (أحادي القطب) ، قطر الترباس 4.0
2. الأوزان: 36N * 1 ، 5.4N * 1 ، 5N * 2 ، 4N * 1 ، 2.6N * 1 ؛
1) برغي اختبار قياسي: كل واحد لـ 1.5N و 2N
2) 1 مجموعة من لقط الجهاز
3) 1 مجموعة من صينية الأوزان
4) أوزان الضغط الجانبي 5N * 1
5) 1 مجموعة من شريط الضغط الجانبي
استعمال:
1. يتم إدخال قابس الاختبار ذي المسامير ذات الحجم الأقصى في المقبس وسحبه من المقبس
منفذ عشر مرات.ثم يتم إدخاله مرة أخرى ، وهو الناقل E للكتلة الرئيسية و a
يتم ربط الكتلة التكميلية G به عن طريق مشبك مناسب د
الكتلة التكميلية تجعلها تمارس قوة تساوي عُشر الحد الأقصى
قوة الانسحاب الموضحة في الجدول 16.
2. الكتلة الرئيسية ، مع الكتلة التكميلية ، المشبك ، الناقل و
المكونات تمارس قوة مساوية لأقصى قوة سحب موضحة في الجدول 16.
3. يتم تعليق الكتلة الرئيسية على السدادة بدون اهتزاز والكتلة الإضافية ، إذا
ضروري ، يسمح بالسقوط من ارتفاع 50 مم على الكتلة الأساسية.
وظيفة إضافية:
جهاز لفحص مقاومة الإجهاد الجانبي
يمكنه فحص مقاومة الإجهاد الجانبي ، كما يؤكد IEC60884 الشكل 13.
الشكل 13 الاختبار:
1. يتم تثبيت كل عينة على سطح عمودي مع المستوى من خلال ملامسات المقبس
عرضي.ثم يتم تعشيق الجهاز بالكامل ويتم تعليق وزن عليه بحيث تكون القوة المؤثرة 5 نيوتن.
2. يتم إزالة الجهاز بعد دقيقة واحدة وتدور مخرج المقبس بزاوية 90 درجة عند التركيب
سطح - المظهر الخارجي.يتم إجراء الاختبار أربع مرات ، ويتم تشغيل منفذ المقبس بزاوية 90 درجة بعد كل تعشيق.
3. أثناء الاختبار ، يجب ألا ينفصل الجهاز عن المقبس.
4. بعد الاختبارات ، يجب ألا تظهر مقابس التيار أي ضرر بالمعنى المقصود في هذه المواصفة.في
على وجه الخصوص ، يجب أن تمتثل لمتطلبات البند 22
المعايير:
يتوافق هذا الجهاز مع متطلبات
IEC60884 الشكل 18/19 ،
VDE0620 ، إلخ.
