| Material: | Stainless Steel | Standards: | IEC60884 Figure 27 Figure 42 |
|---|---|---|---|
| Warranty: | 12 months | Height of falling: | 10~250mm is adjustable |
| Weight of the drop hammer: | 1000±2g , 100 ± 1 g | The height of the impact: | 100mm |
| Specimens temperature: | (–15 ± 2) °C | Pad of sponge rubber: | 40 mm thick |
| تسليط الضوء: | شكل 42 جهاز اختبار التأثير,جهاز اختبار التأثير IEC 60884,جهاز اختبار تأثير الفولاذ المقاوم للصدأ |
||

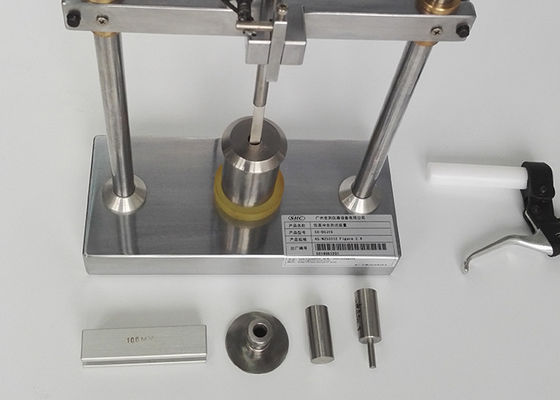

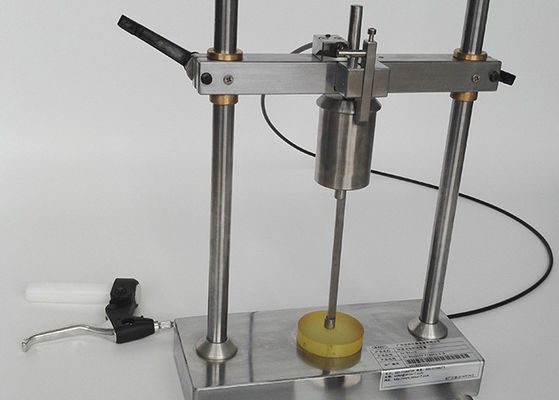

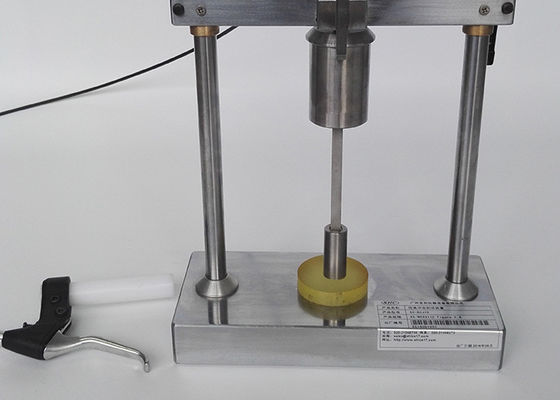

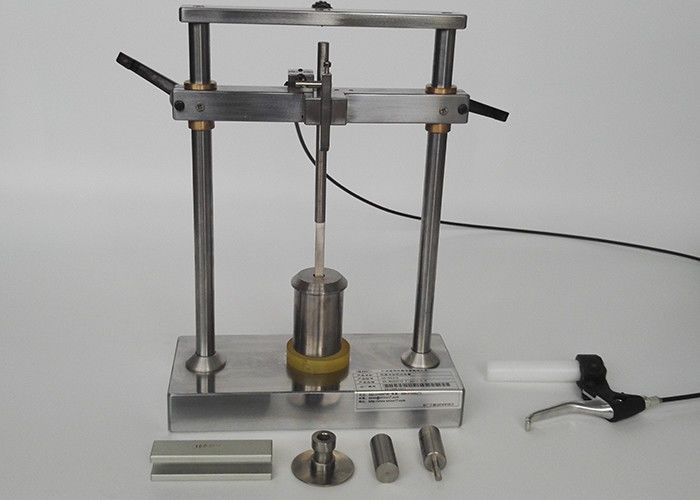

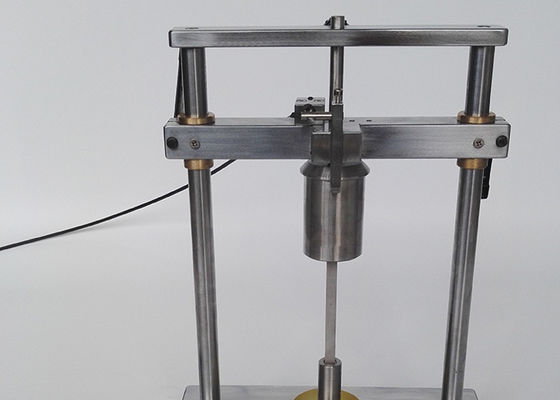

جهاز اختبار التأثير IEC60884 الشكل 27 الشكل 42 على الدبابيس المزودة بأكمام عازلة
معلومات المنتج:
يؤكد:
IEC 60884 الشكل 27
تخضع العينات لاختبار تأثير بواسطة جهاز كما هو مبين في الشكل 27.
يتم وضع الجهاز ، الموضوع على وسادة من المطاط الإسفنجي بسمك 40 مم ، مع العينات في المجمد عند درجة حرارة (-15 ± 2) درجة مئوية ، لمدة 16 ساعة على الأقل.
في نهاية هذه الفترة ، يتم وضع كل عينة بدورها في الوضع الطبيعي للاستخدام كما هو موضح في الشكل 27 ، ويسمح للوزن بالهبوط من ارتفاع 100 مم.كتلة الوزن الساقط هي
(1000 ± 2) جم.
بعد الاختبار ، يجب ألا تُظهر العينة أي ضرر بالمعنى المقصود في هذه المواصفة القياسية.
يؤكد:
IEC 60884 الشكل 42
تخضع العينات لاختبار الصدم بواسطة الجهاز كما هو موضح في الشكل 42.
كتلة الوزن الساقط هي (100 ± 1) جم.
يتم وضع الجهاز ، على وسادة مطاطية إسفنجية ، بسمك 40 مم ، مع العينات ، في أ
المجمد عند درجة حرارة (-15 ± 2) ℃ لمدة 24 ساعة على الأقل.
في نهاية هذه الفترة ، يتم وضع كل عينة بدورها في موضعها ، كما هو موضح في الشكل 42 ، و
يسمح للوزن المتساقط بالسقوط من ارتفاع 100 مم.يتم تطبيق أربعة تأثيرات على التوالي على
نفس العينة ، وتناوب 90 درجة بين الصدمات.
بعد الاختبار ، يُسمح للعينات بالوصول إلى درجة حرارة الغرفة تقريبًا وبعد ذلك
فحص.
يجب ألا تظهر أي شقوق في الأكمام العازلة بالرؤية العادية أو المصححة بدون إضافات
التكبير.
ملاحظة: فترة التبريد 24 ساعة المذكورة في الاختبارات 30.3 و 30.4 تشمل الوقت اللازم لتبريد الجهاز.
المعايير الفنية:
إرتفاع السقوط: 10 ~ 250mm قابل للتعديل.
| عينة اختبار تأثير درجة الحرارة المنخفضة | اساسي | وزن المطرقة المسقطة (g) | ارتفاع تأثير مم | ملاحظة |
| صندوق المقبس والحاوية الكهربائية المماثلة | IEC60884 الشكل 27 | 1000 ± 2 | 100 | اساسي |
| الترباس مع غمد العزل | IEC60884 الشكل 42 | 100 ± 1 | 100 | اساسي |
| الكابل الكهربائي بغمد PVC | IEC60884 الشكل 2 |
100،200،300،400 ، 500،600،750،1000،1250،1500 جرام |
100 | اختياري |
بالنسبة لعينات مد الكابلات ، يكون وزن المطرقة المطلوبة كما يلي:
| القطر الخارجي للعينات (د / مم) | وزن المطرقة المسقطة / جم |
| D≤4.0 | 100 |
| 4.0 ＜ D≤6.0 | 200 |
| 6.0 D≤9.0 | 300 |
| 9.0 ＜ D12.5 | 400 |
| 12.5 ＜ D≤20.0 | 500 |
| 20.0 ＜ D30.0 | 750 |
| 30.0 D50.0 | 1000 |
| 50.0 ＜ D75.0 | 1250 |
| 75.0 د | 1500 |
بالنسبة لعينات الكابلات المرنة وكابلات الاتصالات ، يكون وزن المطرقة المطلوبة كما يلي:
| القطر الخارجي للعينة د / مم | وزن المطرقة المسقطة / جم |
| D≤6 | 100 |
| 6.0 D≤10.0 | 200 |
| 10.0 ＜ D15.0 | 300 |
| 15.0 ＜ D25.0 | 400 |
| 25.0 ＜ D35.0 | 500 |
| 35.0 د | 600 |
