تفاصيل المنتج:
شروط الدفع والشحن:
|
| مواد: | ستانلس ستيل | كود IP: | IPX5 ، IPX6 |
|---|---|---|---|
| درجة الحرارة: | درجة حرارة الغرفة | اساسي: | IEC60529 / إيك 60335-1 |
| قطر فوهة IPX5: | Ф6.3 ملم | قطر فوهة IPX6: | .512.5 ملم |
| المسافة من فوهة النفث إلى العلبة: | 2.5 ~ 3 م | مقياس الضغط: | 0 ~ 0.25 ميجا باسكال |
| تسليط الضوء: | معدات اختبار IPX5 IP,معدات اختبار IPX6 IP,فوهات المياه النفاثة IEC60529 |
||
IEC60529 IPX5 IPX6 معدات اختبار فوهات المياه النفاثة المحمولة IP
معلومات المنتج:
تم تصميم فوهة النفث وتصنيعها وفقًا لشرط IEC60529 IPX5 و IPX6.
يتم استخدامه لاختبار مقاومة الماء للجهاز الكهربائي.
اختبر الرقم 5 التفريخي الثاني مع فوهة 6.3 مم
يتم إجراء الاختبار عن طريق رش العلبة من جميع الاتجاهات العملية بتيار ماء من فوهة اختبار قياسية كما هو موضح في الشكل 6.
الشروط الواجب مراعاتها هي كما يلي:
القطر الداخلي للفوهة: 6.3 مم ؛
معدل التوصيل: 12.5 لتر / دقيقة ± 5٪ ؛
ضغط الماء: يتم تعديله لتحقيق معدل التسليم المحدد ؛
قلب التيار الأساسي: دائرة قطرها حوالي 40 مم على مسافة 2.5 متر من الفوهة ؛
مدة الاختبار لكل متر مربع من مساحة سطح الغلاف المحتمل رشها: دقيقة واحدة ؛
الحد الأدنى لمدة الاختبار: 3 دقائق ؛
المسافة من الفوهة إلى السطح المغلق: بين 2.5 م و 3 م.
اختبر الرقم المميز الثاني 6 بفوهة 12.5 مم
يتم إجراء الاختبار عن طريق رش العلبة من جميع الاتجاهات العملية بتيار ماء من فوهة اختبار قياسية كما هو موضح في الشكل 6.
الشروط الواجب مراعاتها هي كما يلي:
القطر الداخلي للفوهة: 12.5 مم ؛
معدل التسليم: 100 I / min ± 5٪ ؛
ضغط الماء: يتم ضبطه لتحقيق معدل التسليم المحدد ；
قلب التيار الأساسي: دائرة قطرها 120 مم تقريبًا على مسافة 2.5 متر من الفوهة ؛
مدة الاختبار لكل متر مربع من مساحة سطح الغلاف المحتمل رشها: دقيقة واحدة ؛
الحد الأدنى لمدة الاختبار: 3 دقائق ؛
المسافة من الفوهة إلى السطح المغلق: بين 2.5 م و 3 م.
المعايير الفنية:
| لا. | العنصر | IPX5 | IPX6 |
| 1 | إمدادات المياه |
معدل تدفق المياه: ＞ 12.5 لتر / دقيقة ± 5٪ ماء نظيف بدون تضمين. يمكن تحقيقه عن طريق خزان المياه الفولاذي المقاوم للصدأ والمعدات المضغوطة |
معدل تدفق الماء ＞ 100 لتر / دقيقة ± 5٪ ماء نظيف بدون تضمين. يمكن تحقيقه عن طريق خزان المياه الفولاذي المقاوم للصدأ والمعدات المضغوطة |
| 2 | قطر الفوهة | Ф6.3 مم | Ф12.5 ملم |
| 3 | تدفق المياه | 12.5 ± 0.625 لتر / دقيقة ، مقياس التدفق قابل للتعديل | 100 ± 5 لتر / دقيقة ، مقياس التدفق قابل للتعديل |
| 4 | المسافة من فوهة نفاثة إلى حاوية نفاثة | 2.5 ~ 3 م | 2.5 ~ 3 م |
| 5 | وقت الاختبار | لا تقل عن دقيقة واحدة / متر مربع (لا تقل عن 3 دقائق) | لا تقل عن دقيقة واحدة / متر مربع (لا تقل عن 3 دقائق) |
| 6 | مقياس الضغط | 0 ~ 0.25 ميجا باسكال | 0 ~ 0.25 ميجا باسكال |
| 7 | متطلبات الموقع |
غرفة اختبار IP مخصصة مقاومة للماء التي يزيد عرضها عن 3 أمتار ، مع وظيفة جيدة للتدفق والصرف.التثبيت على الحائط |
غرفة اختبار IP مخصصة مقاومة للماء التي يزيد عرضها عن 3 أمتار ، مع وظيفة جيدة للتدفق والصرف.التثبيت على الحائط |
تتفق مع:
IEC60529
IEC60598-1
IEC 60335-1
IEC60745-1
VDE0630
VDE0632
IEC60034
DIN40050
ISO20653
كود IP الخاص بـ IPX5 و IPX6
آلة اختبار SC-IPX المقاومة للماء طبقًا لـ IEC60529: 1989 + A1: 1999 + A2: 2013 (درجات الحماية التي توفرها العبوات (IP)
Code)> ، IEC60598 ، IEC60335 و IEC 60034-5 ، GB / T-2423.2 ، GB4208 ، GB7000.1. تتضمن SC-IPX درجات الاختبار التالية: IPX1 ، IPX2 ، IPX3 ، IPX4 ، IPX5 ، IPX6 ، IPX7 و IPX8 (راجع صفحة 51 من IEC60529).يستخدم على نطاق واسع في منظمة اختبار المصادقة لـ
منتجات مثل المنتجات الكهربائية والإلكترونية ، ومصابيح LED وكذلك في قسم مراقبة الجودة ذي الصلة لـ
كشف مقاوم للماء لدرجات حماية العبوات.
يشمل نظام اختبار الماء SC-IPX بالكامل ما يلي:
صندوق التنقيط (SC-IPX12): صندوق التنقيط مخصص لاختبار التنقيط IPX1 و IPX2.حجم صندوق التنقيط 800x800x75mm (LXWXH).قطر فتحة التنقيط
0.4 ملم.المسافة بين فتحات التنقيط 20 مم.يمكن أن تكون العينة أكثر من 150 كجم.
معدات اختبار رش المياه بالأنابيب المتأرجحة (SC-IPX34): هي من أجل اختبار IPX3 و IPX4.يبلغ قطر الأنبوب المتأرجح 1 متر (أي
حجم آخر متاح أيضًا).القطر الداخلي للأنبوب المتأرجح هو 15 مم.يبلغ قطر طاولة الدوران للعينة 1000 مم (أو غيرها
الحجم حسب قطر أنبوب التأرجح ، والارتفاع قابل للتعديل.سرعة الدوران هي 1-5rpm والتي يتم التحكم فيها بواسطة PLC
لوجة.
جهاز اختبار النفاث المضاد للماء (SC-IPX56): مع حجم جهاز إمداد المياه 1000x1000x600m ، قطر الفوهة 6.3 مم (IPX5)
و 12.5 ملم (IPX6).سرعة الماء 12.5 ± 0.626 لتر / دقيقة لـ IPX5 و 100 ± 5 لتر / دقيقة لـ IPX6.
جهاز اختبار خزان الغمر المقاوم للماء (SC-IPX7): هو لاختبار IPX7.حجم خزان المياه 1000x1000x1200mm (يمكن أن يكون حجم آخر
مصممة حسب طلبك).يمكنها اختبار عينات تصل إلى 120 كجم
جهاز اختبار مقاوم للماء لخزان الغمر (SC-IPX8): هو لاختبار IPX8.يمكنها محاكاة عمق الماء من 0-50m.الغمر في الماء
قطر الخزان 600 مم والارتفاع 1200 مم.الضغط الانضغاطي هو 10 أجواء أو التصميم وفقًا للعميل
طلب.

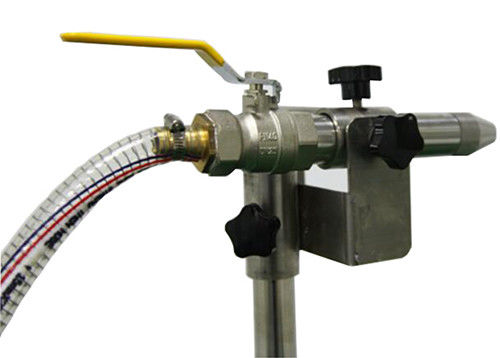

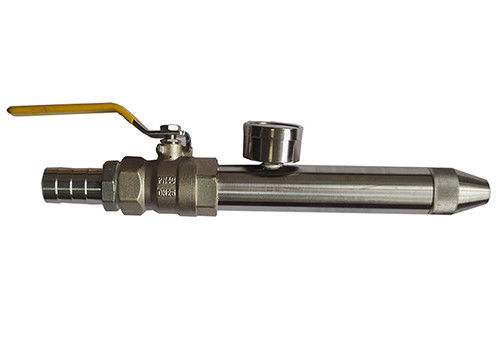

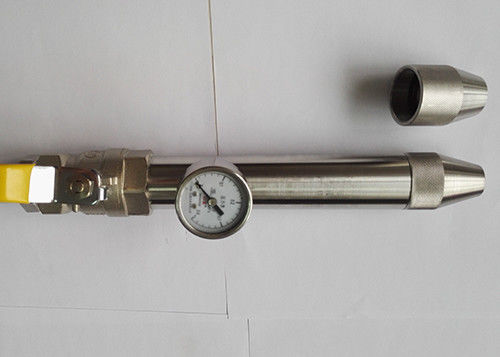

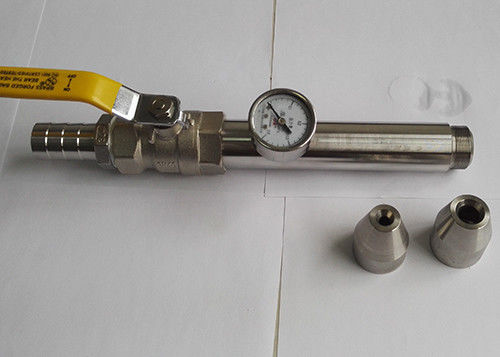

الصور:
