تفاصيل المنتج:
شروط الدفع والشحن:
|
| المعايير: | IEC60335-1 clause 25.14. IEC60335-1 بند 25.14.2. Figure 8, IEC60335-2-23 clause 11. | زاوية الانحناء أو الدوران: | 0-360°. 0-360 درجة. Can be preset يمكن أن يكون مضبوطا مسبقا |
|---|---|---|---|
| سرعة الثني أو الدوران: | 0 ~ 60 دورة في الدقيقة ، يمكن ضبطها مسبقًا | يتحكم: | تحكم قابل للبرمجة PLC |
| قيادة: | أجهزة السيارات | عملية: | 7 بوصة تعمل باللمس عملية ذكية |
| أوزان التحميل: | 5N * 1،10N * 1 | Max. الأعلى. carrying capacity القدرة على التحمل: | 15 كجم |
| تسليط الضوء: | 60RPM معدات اختبار الأجهزة المنزلية,IEC60335-1 60RPM معدات اختبار الأجهزة المنزلية,60RPM IEC60335-2-23 اختبار الانثناء |
||

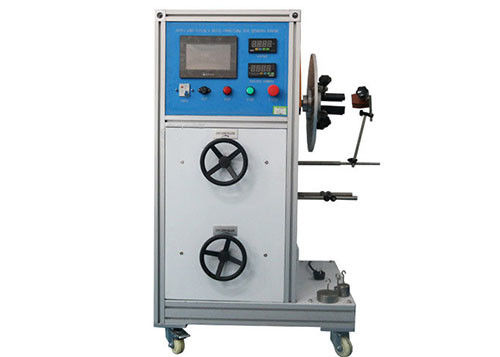

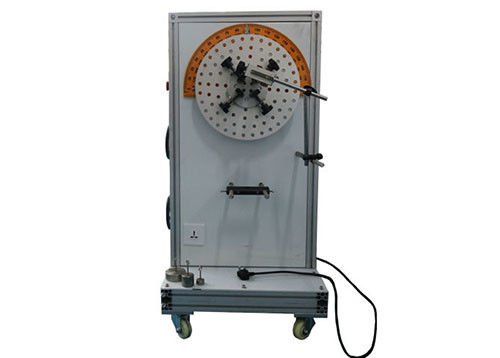

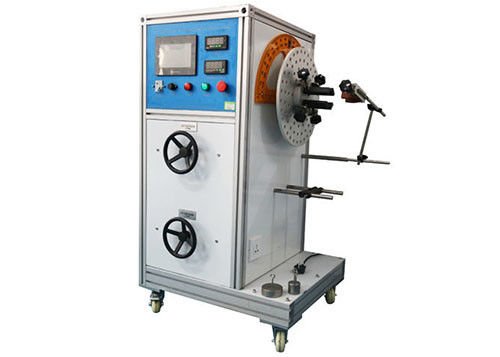

جهاز محطة واحدة للأجهزة المنزلية اختبار ثني جهاز التحكم PLC
اساسي:
IEC 60335-1 الأجهزة الكهربائية المنزلية وما يماثلها - السلامة - الجزء 1: المتطلبات العامة البند 23.3 ، البند 25.14 والشكل 8 ، IEC 60335-2-23 الأجهزة الكهربائية المنزلية وما يماثلها - السلامة - الجزء 2-23: المتطلبات الخاصة للأجهزة بند العناية بالبشرة أو الشعر 11.101
طلب:
يتم استخدامه للتحقق من أن سلك الإمداد بالأجهزة المنزلية الصغيرة (مثل إبريق القهوة / المكواة الكهربائية) والمصابيح محمية بشكل كاف ضد الانثناء المفرط عند دخولها إلى الجهاز.
عينة الاختبار:
الأجهزة المنزلية الصغيرة ، مثل وعاء القهوة ، والمكواة الكهربائية ، والمحمصة ، والمصابيح وغيرها.
المعلمات:
| اسم العنصر | المعلمات |
| زاوية الانحناء أو الدوران | 0-360 درجة.يمكن ضبطه مسبقًا |
| سرعة الثني أو الدوران | 0 ~ 60 دورة في الدقيقة ، يمكن ضبطها مسبقًا |
| أوقات الاختبار | 0 ~ 999999 مرة ، يمكن ضبطها مسبقًا وعرضها |
| قوة | 230 فولت 50 هرتز |
| يتحكم | التحكم القابل للبرمجة PLC |
| قيادة | أجهزة السيارات |
| عملية | 7 بوصة تعمل باللمس عملية ذكية |
| الأعلى.انتاج الطاقة | 5 كيلو واط |
| انتاج التيار الكهربائي | 0 ~ 250 فولت |
| الأعلى.التيار الخارج | 16 أ |
| الأعلى.القدرة على التحمل | 15 كجم |
| محطة اختبار | 1 محطة |

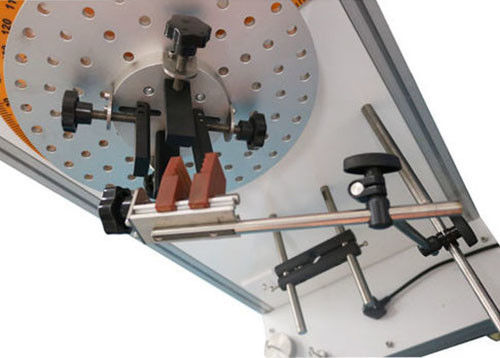

| تركيبات العينة | تركيبات عالمية للأجهزة المنزلية الصغيرة ، مجموعة واحدة تركيبات عالمية لأجهزة العناية بالبشرة والشعر ، مجموعة واحدة |
| قياس درجة الحرارة | ميزان حرارة يعمل بالأشعة تحت الحمراء |
| أوزان التحميل | 5N * 1،10N * 1 |
| المعايير | IEC60335-1 بند 25.14.2.الشكل 8 ، IEC60335-2-23 بند 11.101 و 25.101 |
الوصف القياسي:
IEC 60335-1 البند 23.3:
يجب ألا تسبب الأجزاء المختلفة من الجهاز التي يمكن أن تتحرك بالنسبة لبعضها البعض في الاستخدام العادي أو أثناء صيانة المستخدم ضغطًا لا داعي له على التوصيلات الكهربائية والموصلات الداخلية ، بما في ذلك تلك التي توفر استمرارية التأريض.يجب ألا تتسبب الأنابيب المعدنية المرنة في إتلاف عزل الموصلات الموجودة داخلها.يجب عدم استخدام الينابيع ذات الملف المفتوح لحماية الأسلاك.إذا تم استخدام زنبرك ملفوف ، تتلامس أدواره مع بعضها البعض ، لهذا الغرض ، يجب أن يكون هناك بطانة عازلة مناسبة بالإضافة إلى عزل الموصلات.
يتم التحقق من الامتثال عن طريق التفتيش والاختبار التالي.
في حالة حدوث الثني في الاستخدام العادي ، يتم وضع الجهاز في وضع الاستخدام العادي ويتم توفيره بجهد مقدر ويتم تشغيله في ظل التشغيل العادي.
يتم تحريك الجزء المتحرك للخلف وللأمام ، بحيث ينثني الموصل من خلال أكبر زاوية يسمح بها الهيكل ، ومعدل الانثناء 30 في الدقيقة.عدد الثنيات هو
− 10000 ، للموصلات التي تنثني أثناء الاستخدام العادي ؛
−100 ، للموصلات التي تنثني أثناء صيانة المستخدم.
يجب ألا يتلف الجهاز إلى الحد الذي يضعف فيه الامتثال لهذه المواصفة ويجب أن يكون مناسبًا للاستخدام مرة أخرى.على وجه الخصوص ، يجب أن تتحمل الأسلاك ووصلاتها اختبار القوة الكهربائية 16.3 ، ويتم تقليل جهد الاختبار إلى 1000 فولت و
يتم تطبيقه بين الأجزاء الحية والأجزاء المعدنية التي يمكن الوصول إليها فقط.بالإضافة إلى ذلك ، لن يتم كسر أكثر من 10٪ من خيوط أي موصل من الأسلاك الداخلية بين الجزء الرئيسي من الجهاز والجزء المتحرك.ومع ذلك ، إذا كانت دوائر إمدادات الأسلاك لا تستهلك أكثر من 15 وات ، فلن يتم كسر أكثر من 30 ٪ من الخيوط.
IEC 60335-1 البند 25.14:
يجب إنشاء الأجهزة المزودة بسلك إمداد والتي يتم تحريكها أثناء التشغيل بحيث يتم حماية سلك الإمداد بشكل كاف ضد الانثناء المفرط عند دخوله إلى الجهاز.
يتم التحقق من الامتثال من خلال الاختبار التالي الذي يتم إجراؤه على جهاز به عضو متذبذب كما هو موضح في الشكل 8.
يتم تثبيت جزء الجهاز الذي يشتمل على فتحة المدخل على العضو المتأرجح بحيث يكون محور السلك الذي يدخل منه واقي السلك أو مدخله عموديًا ويمر عبره عندما يكون سلك الإمداد في منتصف حركته. محور التذبذب.يجب أن يكون المحور الرئيسي لمقطع الأسلاك المسطحة موازٍ لمحور التذبذب.
يتم تحميل السلك بحيث تكون القوة المطبقة
- 10 نيوتن ، للحبال التي تزيد مساحة مقطعها الاسمي عن 0.75 مم² ؛
- 5 نيوتن ، للأسلاك الأخرى.
المسافة X ، كما هو موضح في الشكل 8 ، بين محور التذبذب والنقطة التي يدخل فيها السلك أو واقي السلك إلى الجهاز ، يتم ضبطها بحيث عندما يتحرك العضو المتأرجح على نطاقه الكامل ، فإن السلك والحمل يصنعان الحد الأدنى الجانبي حركة.
يتم تحريك العضو المتأرجح بزاوية 90 درجة (45 درجة على جانبي العمود الرأسي) ، ويبلغ عدد الانثناءات للمرفقات من النوع Z 20000 والمرفقات الأخرى 10000. ومعدل الانثناء هو 60 في الدقيقة.
يتم لف السلك والأجزاء المرتبطة به بزاوية 90 درجة بعد نصف عدد الثنيات ، ما لم يتم تركيب سلك مسطح.
أثناء الاختبار ، يتم توفير الموصلات بالجهد المقنن وتحميلها بالتيار المقدر للجهاز.لا يمر التيار عبر موصل التأريض.
يجب ألا ينتج عن الاختبار
- دائرة قصر بين الموصلات ، بحيث يتجاوز التيار قيمة تساوي ضعف التيار المقدر للجهاز ؛
- كسر أكثر من 10٪ من خيوط أي موصل ؛
- فصل الموصل عن محطته ؛
- فك أي واقي للحبل ؛
- تلف السلك أو واقي السلك الذي قد يضعف الامتثال لهذه المواصفة ؛
- خيوط مكسورة تخترق العزل ويصبح من السهل الوصول إليها.
IEC 60335-2-23 بند 11.101:
يتم وضع الأجهزة التي تتضمن وصلة دوارة مع محورها الرئيسي أفقيًا ، وسلك الإمداد معلق عموديًا.يتم تطبيق قوة سحب مقدارها 1 نيوتن على سلك الإمداد.
يتم تزويد الجهاز بجهد مقدر ، حيث يكون التيار 1،25 مرة من التيار المقدر.
يتم تدوير الجهاز حول محوره الرئيسي بمعدل 50 دورة / دقيقة تقريبًا ، ويتم عكس اتجاه الدوران كل 20 دورة.يتم إجراء الاختبار لـ 1500 دورة.
يجب ألا يتجاوز ارتفاع درجة حرارة الوصلات المنزلقة 65 كلفن.
IEC 60335-2-23 بند 25.101:
يجب أن تكون الوصلات الدوارة مناسبة للاستخدام العادي للجهاز.
يتم التحقق من االمتثال عن طريق االختبار التالي.
يتم تشغيل الجهاز وفقًا للشروط المحددة في 11.101 ، حيث يتم زيادة عدد الدورات إلى 20000 دورة.
بعد هذا الاختبار ، يجب أن يكون الوصلة الدوارة وسلك الإمداد مناسبين للاستخدام مرة أخرى.يجب ألا يكون الوصول إلى الأجزاء الحية متاحًا ويجب أن يتحمل الجهاز اختبار القوة الكهربائية 16.3.
