UL498 مقياس قياس التوصيل والمقبس لاختبار الاحتفاظ بالشفرات

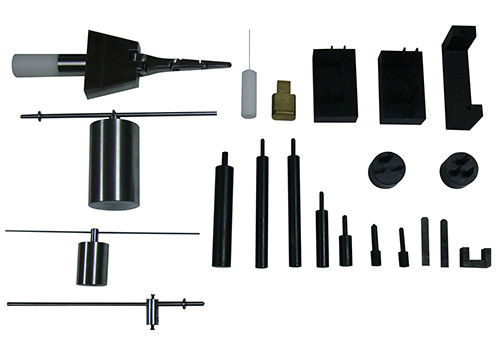

قائمة القياس:
لا. | اسم المنتج | الشكل القياسي | نموذج |
|---|
نسخة قديمة | نسخة جديدة |
|---|
| 1 | المجس المفصلي مع توقف الويب | الشكل 9.1 | الشكل 9.1 | U8-F91 |
| 2 | مسبار | الشكل 10.1 | الشكل 10.1 | U8-F101 |
| 3 | مسبار مسطح | الشكل 31.1 | الشكل 31.1 | U8-F311 |
| 4 | المكونات المرجعية | الشكل 69.1 | الشكل 73.1 | U8-F691 |
| 5 | جهاز اختبار نموذجي | الشكل 69.2 | الشكل 73.2 | U8-F692 |
| 6 | شفرات اختبار الإدخال غير الصحيح | الشكل 94.1 | الشكل 98.1 | U8-F941 |
| 7 | اختبار المكونات | الشكل 105.1 | الشكل 109.1 | U8-F1051 |
| 8 | شفرة الاختبار | الشكل 105.2 | الشكل 109.2 | U8-F1052 |
| 9 | تجهيزات اختبار الوعاء | الشكل 118.1 | الشكل 122.1 | U8-F1181 |
| 10 | ادفع الأداة | الشكل 118.3 | الشكل 122.3 | U8-F1183 |
| 11 | كوبري | الشكل 118.5 | الشكل 122.5 | U8-F1185 |
| 12 | اختبار دبوس أ | الشكل 119.1 | الشكل 123.1 | U8-F1191 |
| 13 | اختبار دبوس ب | الشكل 119.2 | الشكل 123.2 | U8-F1192 |
| 14 | 57 جرام دبوس أرضي | الشكل 119.3 | الشكل 123.3 | U8- F1193 |
| 15 | 113 جرام دبوس أرضي | الشكل 119.4 | الشكل 123.4 | U8- F1194 |
| 16 | رقم 14AWG اختبار دبوس | الشكل 129.2 | الشكل 133.2 | U8-F1292 |
| 17 | مسبار اختبار صغير | الشكل 132.1 | الشكل 136.1 | U8-F1321 |
| 18 | تجهيزات لاختبار أمان التجميع | الشكل 144.2 | الشكل 165.2 | U8-F1442 |
| 19 | دبوس التأريض القياسي | الشكل SD 5.1 | الشكل SD 5.1 | U8-SD51 |
| 20 | دبوس التأريض القياسي | الشكل SD 13.1 | الشكل SD 13.1 | U8-SD131 |
| 21 | دبوس التأريض كبير الحجم | الشكل SD 13.2 | الشكل SD 13.2 | U8-SD132 |

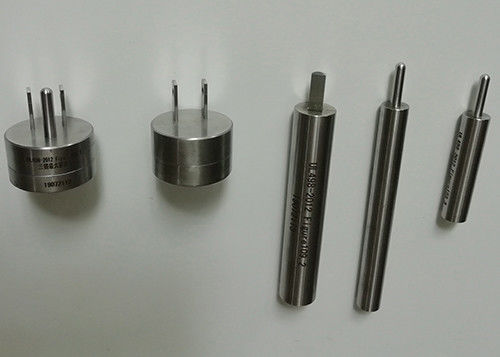

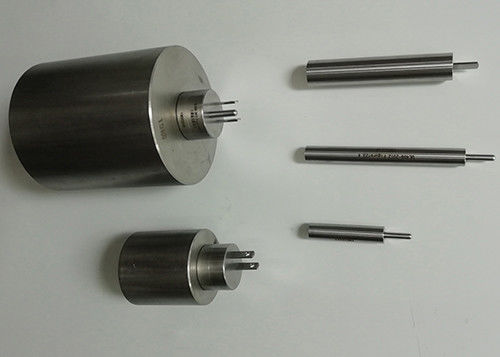

UL498-2012 الشكل 109.1 1
UL498-2012 الشكل 109.1 1

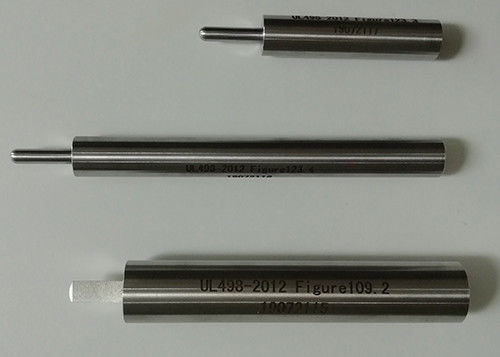

UL498-2012 الشكل 109.2 1
UL498-2012 الشكل 123.3 1
UL498-2012 الشكل 123.4 1
109 اختبار الاحتفاظ بالشفرات
109.1 يجب أن يكون وعاء التدفق أو المستودع الذاتي الذي يحتوي على تكوين 5-15R أو 5-20R أو 6-15R أو 6-20R
تخضع لاختبار الاحتفاظ بالشفرات الموصوفة في هذا القسم.
استثناء: وعاء به تكوين 1-15R أو 5-15R أو 5-20R أو 6-15R أو 6-20R وليس من
بدلاً من ذلك ، قد يخضع النوع المتدفق أو القائم بذاته لاختبار الاحتفاظ بالسدادات ، القسم 114.
109.1 تمت المراجعة في 16 نوفمبر 2012
109.2 الأوعية التي تحتوي على لسان القطع ، عند توفيرها ، يتم إزالتها من طرف واحد غير محدد
لتخضع لعشر دورات تكييف من الإدخال اليدوي وسحب مقياس قياسي ، انظر
الشكل 109.1.يجب اختبار كل جهاز من الأجهزة الستة.يجب تكوين المقياس على النحو المبين في الجدول 109.1.
يجب ألا تتجاوز القوة المطبقة لإدخال المقياس لأي من دورات التكييف 40 رطلاً (178 نيوتن).
يجب أن يكون للمقياس الأبعاد الموضحة في الشكل 109.1 ولكن لا يجب أن يحتوي على ثقوب في الأطراف الخارجية
من ريش.
الشكل 109.1 مقياس الاختبار
ملاحظات
1) يجب أن تكون الشفرات مصنوعة من فولاذ الأداة ، صلابة Rockwell C58 إلى C60.
2) يجب إزالة جميع الحواف الحادة لنصف قطر من 0.016 إلى 0.020 بوصة.نهايات جميع الشفرات المسطحة مشطوفة كما هو موضح في نهاية
تفاصيل النصل.
3) يجب ألا تزيد أسطح الشفرات عن 32 ميكرومتر وطحن في اتجاه عمودي على المحور الرئيسي.النهاية أن تكون
تم تحديده بصريًا باستخدام طريقة مقارنة و 10 تكبير بصري.
4) توجد جميع مواضع فتحات الشفرة في الخط المركزي للشفرات.
5) R يعين نصف القطر.جميع الأبعاد بالبوصة.
6) يجب تعديل مواضع الشفرة المسطحة لتلائم التكوينات 5-20 و6-20.
الجدول 109.1 تكوينات مقياس الاختبار للتكييف
الجهاز قيد الاختبار مقياس الاختبار عدد الأجهزة التي تم اختبارها
5-15R5-15P6
5-20R 5-15P 3
5-20P 3
6-15R6-15P 6
6-20R 6-15P 3
6-20P 3
109.3 يجب أن يتم تكوين المقياس القياسي كما هو موضح في الجدول 109.2 باستخدام شفرات الخط بدون
الثقوب مع إزالة شفرة التأريض.ثم يتم إدخال المقياس في الوعاء و
ثابت 3 رطل من القوة (13.3 نيوتن) (بما في ذلك وزن المقياس) ، والذي يميل إلى إزالة المقياس من
وعاء ، يتم وضعه لمدة دقيقة واحدة في الاتجاه الطبيعي لمستوى وجه
وعاء.يجب ألا يزيد إزاحة المقياس عن 0.079 بوصة (2 مم).
الجدول 109.2
تكوينات مقياس الاختبار لاختبار الاستبقاء
الجهاز قيد الاختبار مقياس الاختبار عدد الأجهزة التي تم اختبارها
5-15R 1-15P أو 5-15Pa 6
5-20R 1-15P أو 5-15Pa 3
5-20 باسكال 3
6-15R 2-15P أو 6-15Pa 6
6-20R 2-15P أو 6-15Pa 3
2-20P أو 6-20Pa 3
مقياس اختبار بعد إزالة شفرة التأريض.
109.4 يتم تكوين المقياس القياسي كما هو موضح في الجدول 109.3 باستخدام شفرات الخط ذات الثقوب
في النهاية مع وجود شفرة التأريض في مكانها.ثم يتم إدخال المقياس في الوعاء و
القوة المطبقة في الاتجاه الطبيعي على مستوى سطح الوعاء الذي يميل إلى إزالة
مقياس.يجب ألا تتجاوز القوة الساكنة المطلوبة لسحب المقياس 15 رطلاً (67 نيوتن) (بما في ذلك الوزن
من المقياس).
109.2.يجب أن يكون كل اتصال خط قادرًا على تحمل 0.5 lbf (2.2 N) الثابت لمدة دقيقة واحدة
شفرة الاختبار في الاتجاه الطبيعي لسطح وجه العينة وفي الاتجاه الذي يميل
لإزالة شفرة الاختبار ، عندما يتم إدخال شفرة الاختبار بالكامل في فتحة التلامس.لن يكون هناك
أكثر من 0.079 بوصة (2 مم) إزاحة لشفرة الاختبار.
الشكل 123.3
2 أوقية (57 جم) دبوس أرضي
المواد: دبوس الصلب ، صلابة روكويل C58 إلى C60.
المقبض - فولاذ مدرفل على البارد
ملاحظات
1) يجب تثبيت دبوس الأرض للتعامل معه بطريقة صلبة.
2) الطول غير محدد.إجمالي وزن الأداة 2 أونصة (57 جم).
3) يجب أن يكون لمحور الشفرة ومحور المقبض تركيزًا مشتركًا ومحاذاة محورية بحد أقصى 0.006 عند طرف الدبوس.
4) يجب ألا تزيد أسطح الشفرة عن 32 ميكرومتر وطحن في اتجاه عمودي على المحور الرئيسي.
يتم تحديد النهاية بصريًا باستخدام طريقة مقارنة و 10 X تكبير بصري.
الشكل 123.4
4 أونصات (113 جم) دبوس أرضي
المواد: دبوس الصلب ، صلابة روكويل C58 إلى C60.
المقبض - فولاذ مدرفل على البارد
ملاحظات
1) يجب تثبيت دبوس الأرض للتعامل معه بطريقة صلبة.
2) الطول غير محدد.إجمالي وزن الأداة 4 أونصات (113 جم).
3) يجب أن يكون لمحور الشفرة ومحور المقبض تركيزًا مشتركًا ومحاذاة محورية بحد أقصى 0.006 عند طرف الدبوس.
4) يجب ألا تزيد أسطح الشفرة عن 32 ميكرومتر وطحن في اتجاه عمودي على المحور الرئيسي.
يتم تحديد النهاية بصريًا باستخدام طريقة مقارنة و 10 X تكبير بصري.
طلب:
تقدم معدات Shice مجموعة واسعة من المقاييس لتلبية المعايير الأكثر شيوعًا بما في ذلك تلك من IEC و EN و UL و DIN و VDE وغيرها.تتطلب هذه المعايير التحقق من الحجم والتعريف وما إلى ذلك. هذه المقاييس مصنوعة من فولاذ مقاوم للصدأ رفيع المستوى وفولاذ مناسب بصلابة لا تقل عن 52-58 HRC وخشونة وفقًا للمعايير المطلوبة.يتم تزويد كل مقياس بشهادة معايرة.
يتوافق مع:
UL498
