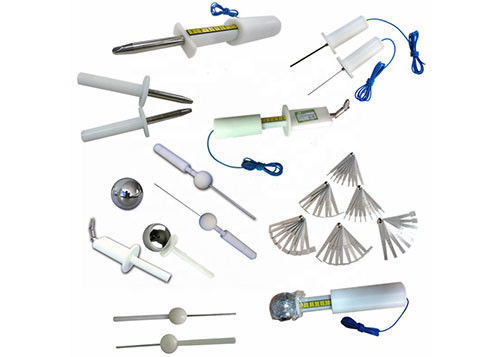

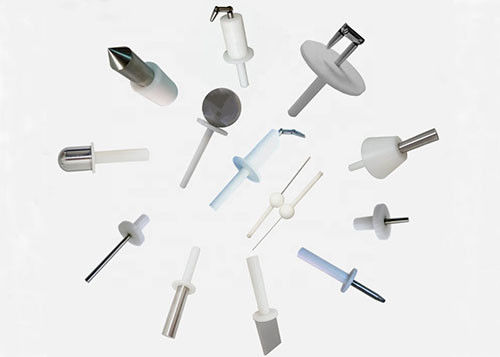

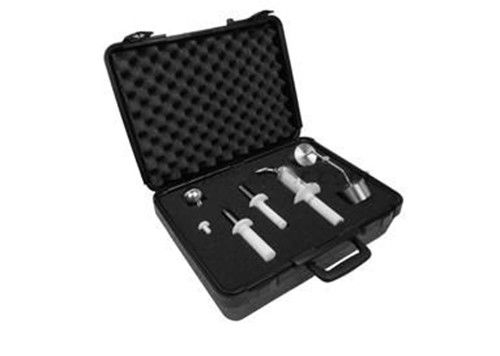

IEC 60335 طقم مسبار اختبار الإصبع

IEC 60335 Standard Test Probe Kit جهاز فحص السلامة الكهربائية

قائمة:

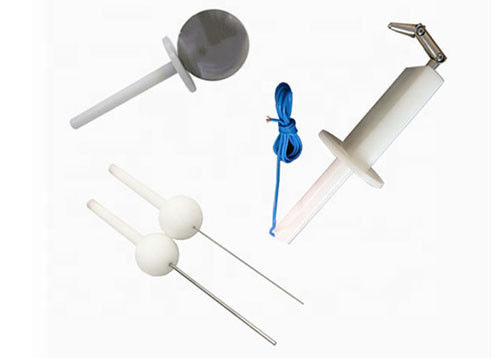

مسبار اختبار IEC60335 أ

تخصيص:

IP1X Probe A / Test Probe A

1 ، وفقًا لـ: IEC61032: 1997 / IEC60529: 2001 و UL

2 ، IP1X Probe A (اختبار المسبار A) هو جهاز ضروري للأجهزة الكهربائية المنزلية وما شابهها من اختبار الحماية من الصدمات الكهربائية.

المعايير الفنية:

1 ، قطر الكرة: 50 مللي متر

2 ، قطر لوحة يربك: 45 مللي متر

3 ، سماكة لوحة يربك: 4 مللي متر

4 ، قطر المقبض: 10 مللي متر

5 ، طول المقبض: 100 مللي متر

6 ، وفقًا لـ IEC61032 الشكل 1 (مسبار الاختبار أ) ، الجدول 6

طلب:

1 ، لا يمكن أن يلمس المجال الأجزاء الحية أو بالقرب من الأجزاء الخطرة.

2 ، في متطلبات الاختبار للبقاء بالقرب من الجزء الخطير ، يجب استخدام كرة الاختبار الفولاذية بدون دفع مع مقياس شد الدفع ، ويجب أن يتم تطبيق الجسم الصلب للطلاء الواقي على قوى 50 + 5 n (30 + 3 n)

IEC60335 مسبار الاختبار القياسي

مسبار اختبار الإصبع القياسي / مسبار الإصبع المخرش للاختبار القياسي / مسبار الاختبار B / IP2X درجة الحماية

المعايير الفنية:

1 ، قطر الإصبع مخرش: 12 مللي متر

2 ، طول الإصبع مخرش: 80 مللي متر

3 ، قطر لوحة يربك: 50 مللي متر

4 ، طول لوحة يربك: 100 مللي متر

5 وفقًا لـ: IEC60065 ، IEC 60335-1 ، IEC 60529 ، IEC60884-1 ، IEC60950 ، IEC61032 ، IEC69745-1

1 ، لا يمكن أن يلمس الجزء المفصل من مسبار الإصبع القياسي المخرش الأجزاء الحية أو بالقرب من الأجزاء الخطرة ، ولا يمكن دخول لوحة الحاجز من 50 مم إلى 20 مم.

2 ، في اختبار منع الصدمات الكهربائية ، هناك حاجة إلى الأسلاك وأجهزة الطاقة وأجهزة الإضاءة.

3 يجب أن يسمح كلا المفصل بالحركة في نفس المستوى ونفس الاتجاه بزاوية 90 درجة مع تفاوت من 0 درجة إلى +10 درجة

يهدف هذا المجس إلى التحقق من الحماية الأساسية ضد الوصول إلى الأجزاء الخطرة.يتم استخدامه أيضًا للتحقق من الحماية ضد الوصول بإصبع.

التسامح على الأبعاد عندما لا يتم إعطاء تسامح محدد:

- على الزوايا: 0

−10 درجة
- بالأبعاد الخطية: حتى 25 مم: 0

- 0.05 مم ؛أكثر من 25 مم: ± 0،2 مم.

ملحوظة: إن مجس الاختبار مصنوع من منتجات دقيقة من الفولاذ المقاوم للصدأ ، يأخذ ويخمد قليلاً عند الاستخدام ، ويهتم بالصيانة

IEC61032 IP3X اختبار المسبار C (اختبار المسبار C)

مقدمة أساسية:

1 ، وفقًا لـ: IEC61032: 1997 / IEC60529: 2001 و UL

2 ، IP3X Test Probe C (Test Probe C) هو الأداة الضرورية لمتابعة حماية اختبار الصدمات الكهربائية للأجهزة الكهربائية المنزلية وما شابهها.

المعايير الفنية

1 ، طول مسبار الاختبار: 100 مللي متر

2 ، قطر مسبار الاختبار: 2.5 مللي متر

3 ، قطر الكرة السد: 35 مللي متر

4 ، قطر المقبض: 10 مللي متر

5 ، طول المقبض 100 مللي متر

6 ، وفقًا لـ IEC61032 الشكل 3 (مسبار الاختبار C) ، الجدول 6

طلب:

1 ، يشير الاختبار القياسي إلى أن الجزء المشترك لا يمكن أن يلمس الأجزاء الحية أو قريبًا من الأجزاء الخطرة ، ولا يمكن إدخال حاجز دائري 35 مم.

2 ، في متطلبات الاختبار لمنع الوصول إلى الأجزاء الخطرة ، يجب أن يكون مسبار الاختبار C / D بقوة دفع 3 ± 0.3N أو 1 ± 0.1N

غرض:

يهدف هذا المجس إلى التحقق من الحماية الأساسية ضد الوصول إلى الأجزاء الخطرة.يتم استخدامه أيضًا للتحقق من الحماية ضد الوصول باستخدام أداة.

ملاحظة: بالنسبة للمنتجات بدون قوة ، يرجى استخدامها مع مقياس القوة.

IEC61032 IP4X اختبار المسبار D (اختبار المسبار D)

مقدمة أساسية:

1 ، وفقًا لـ: IEC61032: 1997 / IEC60529: 2001 و UL

2 ، IP4X Test Probe D (Test Probe D) هو جهاز ضروري للأجهزة الكهربائية المنزلية وما شابهها من اختبار الحماية من الصدمات الكهربائية.

المعايير الفنية

1 ، طول مسبار الاختبار: 100 مللي متر

2 ، قطر مسبار الاختبار: 1.0 مللي متر

3 ، قطر الكرة السد: 35 مللي متر

4 ، قطر المقبض: 10 مللي متر

5 ، طول المقبض 100 مللي متر

6 ، وفقًا لـ IEC61032 الشكل 4 (مسبار الاختبار D) ، الجدول 6 GB / T4208-2008 (أول خاصية رقمية 4/5/6)

طلب:

1 ، يشير الاختبار القياسي إلى أن الجزء المشترك لا يمكن أن يلمس الأجزاء الحية أو قريبًا من الأجزاء الخطرة ، ولا يمكن إدخال حاجز دائري 30 مم.

2 ، في متطلبات الاختبار لمنع الوصول إلى الأجزاء الخطرة ، يجب أن يكون مسبار الاختبار D مع الدفع 1 ± 0.1N
