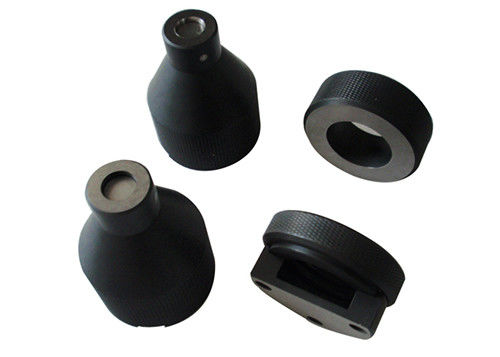

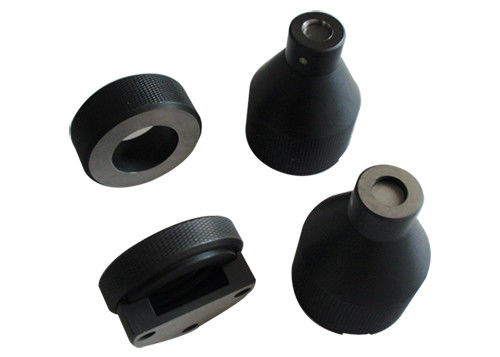

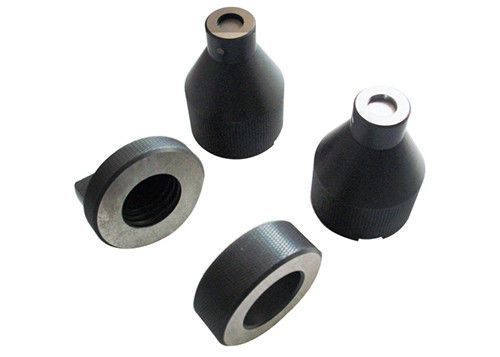

E26 مقاييس Go And Not Go ، مقياس لولبي من الصلب المقولب

IEC60061-3 E26 مقياس غطاء المصباح ، مقياس go gauge no go gauge ، مقياس الخيط اللولبي

قائمة المقياس E26 و E26d:

يؤكد:
IEC60061-3

الغرض والاختبار:
1. 7006-27D-3

"GO" GAUGE FOR CAPS E26، E26 / 50x39، E26 / 51x39 & E26d
غرض:

للتحقق من الأبعاد القصوى للخيط اللولبي والأبعاد T1min من أغطية E26 أو E26 / 50x39 أو E26 / 51x39 أو E26d على المصابيح النهائية.
اختبارات:

عندما يتم تثبيت غطاء المصباح النهائي في المقياس بقدر ما سيصل ، يجب أن يلمس التلامس المركزي السطح X. عند إزالة المصباح من المقياس ، يجب أن يكون هناك دورتان كاملتان على الأقل لفك الخيوط.

2. 7006-29L-4

مقياس "لا تذهب" للأحرف الكبيرة
E26 و E26 / 50x39 و E26 / 51x39 و E26d
غرض:

للتحقق من الحد الأدنى للقطر الخارجي (الرئيسي) للخيط اللولبي ، البعد d ، أغطية E26 ، E26 / 50x39 ، E26 / 51x39 أو E26d على المصابيح النهائية.
اختبارات:

عندما يتم وضع المقياس فوق خيط الغطاء على المصباح النهائي ، مع وضع الغطاء في الأعلى ، يجب ألا يبرز التلامس المركزي خارج السطح X. فقط يجب استخدام وزن المقياس نفسه في الاختبار.

3. 7006-29-3

GAUGE لاختبار الاتصال صنع المصابيح المجهزة بأغطية
غرض:

للتحقق من أبعاد المصباح لإجراء التلامس في حاملات المصابيح E26 أو E26 / 50x39 أو E26 / 51x39 أو E26d.
اختبارات:

يُفترض أن يكون شكل المصباح فيما يتعلق بالتناسب في حامل اللمبة صحيحًا ، إذا كان من الممكن دفع المصباح إلى المقياس حتى تصل الطائرة W إلى المستوى V أو المشاريع التي تتجاوزها.بالنسبة للمصابيح المغطاة E26 / 24 ، عند تزامن الأسطح V و W ، يجب ألا يمتد الجزء العلوي من الغطاء بما في ذلك أي مادة لحام أو مادة موصلة فوق السطح X.

4. 7006-29A-2

GAUGE FOR CAPS on Finished LAMPS لاختبار الحماية من الاتصال العرضي E26d
غرض:

للتحقق من الحماية ضد التلامس العرضي للأغطية E26d على المصابيح النهائية.
اختبارات:

عندما يتم دفع المصباح إلى المقياس بقدر ما يذهب مع اللحام الجانبي للغطاء الموجود في التجويف المقدم ، يجب ألا يبرز السطح W للمكبس خارج السطح V.

5. 7006-29B-2

قياس بقطر مرجعي يبلغ 23 مم للكابس E26d
غرض:

للتحقق من الأبعاد S min.، S max.، S1min.و S1max.من قبعات E26d.
اختبارات:

عندما يتم دفع الغطاء (أو المصباح) إلى المقياس بقدر ما سيصل ، يجب أن يبرز السطح W للمكبس خارج السطح Y ، ولكن بالنسبة للأغطية غير المثبتة ، يجب ألا يبرز خارج السطح X.
بالنسبة لأغطية المصابيح النهائية ، يجب ألا يخرج السطح W عن السطح V.

6. 7006-29C-2

قياس بقطر مرجعي 13.2 مم للأغطية E26d
غرض:

للتحقق من أبعاد C كحد أقصى.و C1 كحد أقصى.من قبعات E26d.
اختبارات:

عندما يتم دفع الغطاء غير المركب في المقياس بقدر ما سيصل ، يجب ألا يبرز السطح W للمكبس خارج السطح X. بالنسبة للأغطية على المصابيح النهائية ، يجب ألا يخرج السطح W خارج السطح V. في هذه الحالة ، الغطاء يجب أن يكون في موضعه بحيث يكون اللحام الموجود على التلامس الوسيط موجودًا في التجويف الموجود في المقياس.

7. 7006-29D-1
قياس بقطر مرجعي يبلغ 10.4 مم لأغطية E26d على المصابيح النهائية
غرض:

للتحقق من الأبعاد C1 min و T1 min ، اعرض على الورقة 7004-29 والأبعاد القصوى لخيط الغطاء.
اختبارات:

عندما يكون المصباح مثبتًا في المقياس بقدر ما سيصل ، يجب أن يكون السطح "W" مستويًا مع السطح "V" أو يتخطى السطح "V".بعد هذا الاختبار ، يلزم على الأقل دورتان كاملتان للمصباح لفصله عن المقياس.

-------------------------------------------------- -------------------------------------------------- ---------------------------------
7006-27D-3 "GO" GAUGE FOR CAPS E26، E26 / 50x39، E26 / 51x39 & E26d
7006-29L-4 "لا تذهب" GAUGE للأكواب E26 و E26 / 50x39 و E26 / 51x39 و E26d
7006-29-3 GAUGE لاختبار الاتصال - صنع المصابيح المجهزة بأغطية
جهاز قياس 7006-29A-2 للأغطية على المصابيح النهائية لاختبار الحماية من الاتصال العرضي E26d
7006-29B-2 مقياس بقطر مرجعي 23 مم للأغطية E26d
7006-29C-2 GAUGE مع قطر إشارة 13.2 مم للكابس E26d
مقياس 7006-29D-1 بقطر مرجعي يبلغ 10.4 مم لأغطية E26d على المصابيح النهائية
