| المعايير: | IEC60061-3 | مواد: | ستانلس ستيل |
|---|---|---|---|
| اختبارات: | E27 امفولدر | 7006-25A-2: | GO Gauge لحوامل المصابيح |
| 7006-26-4: | مقياس التوصيل لا يذهب للخيوط اللولبية لحوامل المصابيح | 7006-21-5: | مقياس E27 لاختبار الحماية من تلف رقبة المصباح ولاختبار الاتصال في حاملات اللمبات |
| 7006-22A-5: | مقياس E27 لاختبار علامات التلامس والحماية من التلامس العرضي أثناء إدخال المصابيح في حاملات اللمبات | 7006-22B-1: | مقياس E27 للكشف عن نقاط التلامس الجانبية مع حواف القطع في حاملات اللمبات |
| إبراز: | IEC60061-3 مقياس غطاء المصباح,مقياس غطاء المصباح CNAS,مقياس حامل اللمبة SGS |
||

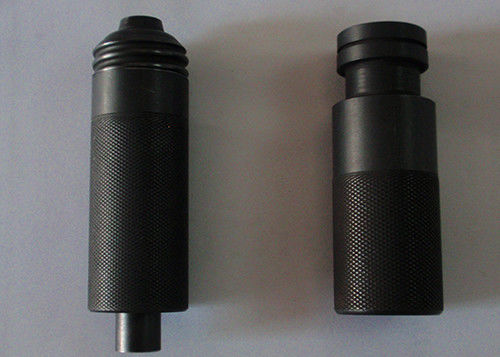

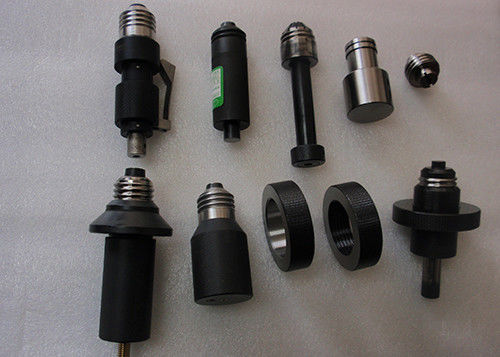

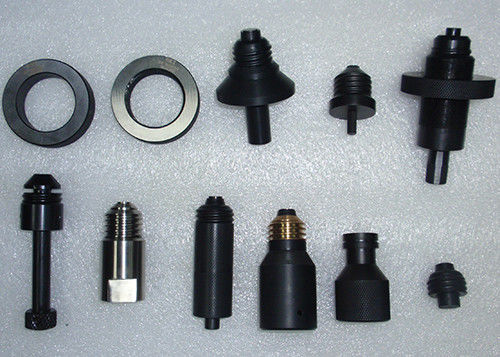

IEC60061-3 مقياس لمقاييس حامل المصباح اللولبي E27
مقياس لقائمة لمبات E27:
| 7006-25A-2 | مقياس "GO" لحوامل المصابيح E27 |
| 7006-26-4 | لا تستخدم مقاييس الخيوط اللولبية لحوامل المصابيح E27 |
| 7006-22A-5 | مقياس لاختبار الاتصال والحماية من الاتصال العرضي أثناء تركيب المصابيح في حاملات المصابيح E27 |
| 7006-21-5 | جهاز قياس لاختبار الحماية من تلف عنق المصباح واختبار إجراء الاتصال في حاملات المصابيح E27 |
| 7006-22B-1 | جهاز قياس للكشف عن جهات الاتصال الجانبية ذات الحواف المقطوعة في حاملات المصابيح E27 |
| 7006-22C-1 | GAUGE I للتحقق من مرونة جهة الاتصال في حاملي المصابيح E27 |
| 7006-22 د -1 | GAUGE II للتحقق من مرونة جهة الاتصال في حاملي المصابيح E27 |
| IEC60238 الشكل 5 | مقياس الاختبار (CAP) لشروط اختبار عزم الدوران 18 من IEC60238 |
| IEC60238 الشكل 11 | مقياس الاختبار (CAP) لاختبارات ارتفاع درجة الحرارة ومقاومة العزل 14.4 و 19.3 من IEC60238 |
| IEC60238 الشكل 14 | مقياس اختبار (غطاء) لأحواض المصابيح E27 لمقاومة اختبار الحرارة البند 19 من IEC60238 |
يؤكد:
IEC60061-3
الغرض والاختبار:
(1) 7006-25A-2 مقياس "GO" لحوامل اللمبات
الغرض: للتحقق:
أ) الأبعاد الدنيا للخيط اللولبي لحامل اللمبة وفقًا للأوراق 7004-21 و 7004-27.
ب) البعد X طبقاً للورقة 7005-20
ج) التوافق الميكانيكي لحامل اللمبة فيما يتعلق باللاموس ذات الأبعاد المعاكسة.
الاختبار: أ) يجب أن يكون من الممكن ربط الجزء الملولب من المقياس بحامل اللمبة دون استخدام قوة لا داعي لها.
ب) عندما يكون المقياس مشدودًا بقدر ما سيصل ، يجب أن تكون العلامة Y الموجودة على المكبس في نفس المستوى مع العلامة A على العمود.
ج) يتم بعد ذلك وضع الكم على عمود المقياس مع وضع نهايته المفتوحة على الحافة العلوية من الغلاف اللولبي للحامل. مع وجود الكم في هذا الوضع ، يتم دفع المكبس لأسفل بقدر ما سيذهب.
د) يجب أن يقع السطح B للمقياس بين العلامتين X1 و X2 على المكبس أو يكون مستويًا مع أي منهما ؛لا تكمن وراءهم.
(2) 7006-26-4 مقياس "لا تذهب"
الغرض: التحقق من الحد الأقصى للقطر الصغير للخيط اللولبي ، البعد D1 ، لحوامل المصابيح
الاختبار: يفترض أن يكون الخيط اللولبي لحامل اللمبة صحيحًا إذا لم يدخل المقياس بوزنه حتى الآن يبرز الخيط خارج السطح T.
(3) 7006-21-5
مقياس لاختبار الحماية من تلف رقبة المصباح ولاختبار الاتصال
الغرض: للتحقق:
أ) حماية ضد تلف عنق المصباح بواسطة حافة حامل اللمبة E27.
ب) علامات التلامس في حاملات المصابيح E27 فيما يتعلق بالمصابيح ذات الأبعاد المعاكسة لعمل التلامس.
الاختبار: أ) عندما يكون المقياس مشدودًا بالكامل إلى المنزل بعزم دوران:
----- 1.0 نانومتر لحوامل السيراميك.
----- 0.4 نيوتن متر لجميع الحائزين الآخرين.
يجب أن يكون هناك فراغ بين المقياس وحافة حافة حامل اللمبة.
ب) في هذا الوضع ، ومع توصيل حامل اللمبة في دائرة الاختبار كما هو موضح ، يجب أن يضيء مصباح المؤشر.
* يجب استخدام مقياس محسس بسمك تقريبي 0.08 مم وعرض 5 مم للتحقق من وجود هذا الخلوص فوق المحيط الكامل.
(4) مقياس 7006-22A-5 لاختبار علامات التلامس والحماية من الاتصال العرضي أثناء إدخال المصباح
الغرض: فحص حاملات المصابيح E27 فيما يتعلق بما يلي:
أ) الاتصال بالمصابيح ذات الأبعاد المعاكسة.
ب) الحماية من الاتصال العرضي بالأجزاء الحية ، أي غلاف الغطاء ، أثناء إدخال المصباح.
الاختبار: الحامل متصل في دائرة الاختبار كما هو موضح.
أ) عندما يكون swith A في الموضع 2 و swith B مفتوحًا ، يتم تثبيت المقياس بالكامل في المنزل. في هذا الوضع ، يجب أن يضيء كلا المصباحين.
ب) بعد اختبار أ) أعلاه ، يتم سحب المقياس حتى تنطفئ المصابيح ، ويتم نقل المفتاح A إلى الموضع 1 ويتم إغلاق المفتاح B.ثم يتم شد المقياس ببطء حتى يضيء أي من المصابيح. مع تثبيت المقياس في هذا الموضع ، يتم فتح المفتاح B وينزلق مسبار الاختبار الموجود على جانب المقياس إلى أسفل بقدر ما يدخل في المسافة بين المصباحين. المقياس والحامل. في هذا الوضع ، يجب ألا تضيء المصابيح.
(5) 7006-22B-1
مقياس للكشف عن جهات الاتصال الجانبية ذات حواف القطع
الغرض: لاكتشاف وجود حواف القطع على جهات الاتصال الجانبية في حاملات المصابيح E27.
الاختبار: أ) يتم تثبيت المقياس في المنزل في حامل اللمبة بقدر ما سيذهب ، ثم يتم وضع المجموعة مع مكبس المقياس في وضع أفقي ويتم تثبيت وجه المكبس مقابل جهات اتصال الحامل.
ب) في هذا الوضع يكون من الممكن تدوير المكبس في اتجاه عقارب الساعة وعكس اتجاه عقارب الساعة بزاوية 60 درجة على الأقل في كلا الاتجاهين.
ج) بعد هذا الاختبار ، يتم وضع المجموعة مع المكبس في وضع رأسي ويتم الضغط على وجه المكبس مقابل ملامسات الحامل بقوة إجمالية قدرها 10 نيوتن.
د) في هذا الوضع ، يجب أن يكون من الممكن تدوير المكبس في اتجاه عقارب الساعة وعكس اتجاه عقارب الساعة بزاوية 60 درجة على الأقل في كلا الاتجاهين.
هـ) يلتزم حامل اللمبة إذا كان العزم المطبق لكلا الاختبارين لا يتجاوز 0.4 نيوتن متر.
(6) 7006-22C-1
المقياس الأول لفحص مرونة الاتصال الجانبي
الغرض: للتحقق من الحد الأدنى من مرونة الاتصال الجانبي لحوامل المصابيح E27.
الاختبار: أ) يجب توصيل جهة (جهات) الاتصال الجانبية للحامل lmapholder كهربائيًا بالمقياس كما هو موضح في دائرة الاختبار.
ب) مع وجود القضيب المركزي في الموضع العلوي ، يتم ثني المقياس في وحدة المصباح بدون استخدام قوة لا داعي لها ..
ج) يتم تثبيت المقياس عن طريق شد الصامولة حتى تتم إزالة حامل اللعب والمقياس.
د) يتم بعد ذلك شد القضيب المركزي بعزم دوران يبلغ 0.4 نيوتن متر.
هـ) في ظل هذه الظروف ، يضيء مصباح المؤشر.
و) بعد ذلك يتم شد القضيب المركزي للخلف حتى تتجاوز علامته 10 أجزاء مقياس (= 0.2 مم).في هذا الوضع ، يجب أن يظل مصباح المؤشر مضيئًا.
(7) 7006-22 د -1
مقياس II لفحص مرونة التلامس الجانبي
الغرض: للتحقق من الحد الأدنى من مرونة الاتصال الجانبي لحوامل المصابيح E27.
الاختبار: أ) يجب توصيل جهة (جهات) الاتصال الجانبية للحامل lmapholder كهربائيًا بالمقياس كما هو موضح في دائرة الاختبار.
ب) المقياس مشدود في حامل اللمبة بعزم دوران 1 نيوتن متر ...
ج) في هذا الوضع يضيء مصباح المؤشر.
يجب إجراء الاختبار بعد الاختبار باستخدام المقياس لاختبار التلامس.
