| المعايير: | IEC 61032 الشكل 2 | اكتب: | مسبار اختبار الإصبع IEC |
|---|---|---|---|
| مواد: | الفولاذ المقاوم للصدأ والنايلون | طول الاصبع: | 80 ± 0.2 مم |
| قطر الإصبع مخرش: | 12 ملم | قطر لوحة يربك: | 50 مم |
| طول لوحة يربك: | 100 مم | سمك يربك: | 20 مم |
| تسليط الضوء: | مسبار ب من IEC 61032 30N,30N مسبار ب من IEC 61032,10N إصبع اختبار قياسي |
||

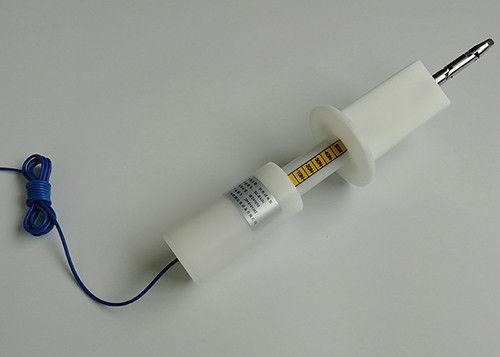

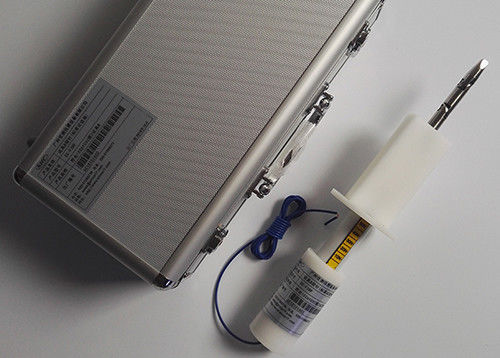

IEC61032 الشكل 2 اختبار المسبار B معيار اختبار الإصبع شل مضاد للصدمات الكهربائية مع الدفع 10N 20n 30n
المواصفات والمعايير الفنية:
| المعلمات / النموذج | SC-F2B | SC-F2B -A | SC-F2B -B | SC-F2B-F |

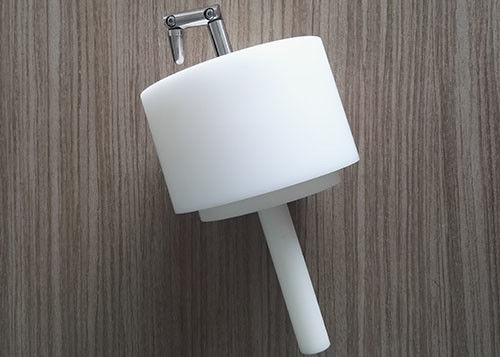

| اسم | اصبع الاختبار القياسي | إصبع اختبار يربك دائري | إصبع اختبار يربك كبير | اصبع الاختبار القياسي بقوة |
| 1 | 30 ± 0.2 | 30 ± 0.2 | 30 ± 0.2 | 30 ± 0.2 |
| 2 | 60 ± 0.2 | 60 ± 0.2 | 60 ± 0.2 | 60 ± 0.2 |
| 3 | 80 ± 0.2 | 80 ± 0.2 | 100 ± 0.2 | 80 ± 0.2 |
| 4 | 180 ± 0.2 | 180 ± 0.2 | ---- | 180 ± 0.2 |
| 5 | R2 ± 0.05 | R2 ± 0.05 | R2 ± 0.05 | R2 ± 0.05 |
| 6 | S4 ± 0.05 | S4 ± 0.05 | S4 ± 0.05 | S4 ± 0.05 |
| 7 | 37 درجة 0-10 ' | 37 درجة 0-10 ' | 37 درجة 0-10 ' | 37 درجة 0-10 ' |
| 8 | 14 درجة 0-10 ' | 14 درجة 0-10 ' | 14 درجة 0-10 ' | 14 درجة 0-10 ' |
| 9 | Ф12 0 -0.05 | Ф12 0 -0.05 | Ф12 0 -0.05 | Ф12 0 -0.05 |
| 10 | Ф50 | Ф50 | ---- | Ф50 |
| 11 | 20 ± 0.2 | ---- | ---- | 20 ± 0.2 |
| 12 | Ф75 ± 0.2 | Ф75 ± 0.2 | Ф125 ± 0.2 | Ф75 ± 0.2 |
| 13 | 5 ± 0.5 | 5 ± 0.5 | ---- | 5 ± 0.5 |
| 14 | ---- | ---- | ---- | 10-50N القوة |
| 15 | IEC61032.1 | IEC60335-1 | IEC60335-2-14 | IEC60529 |
معلومات المنتج:
هذا إصبع اختبار دقيق مصنوع وفقًا للعديد من المعايير مثل
IEC 61032 الشكل 2 ،
IEC60950 الشكل 2A ،
IEC60884 ،
IEC60335 ،
UL507 ،
و UL1278 الرقم 8.4.

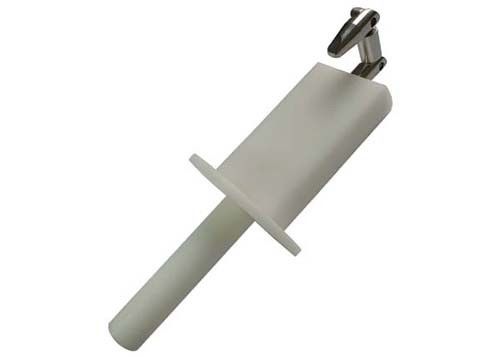

يهدف هذا المجس إلى التحقق من الحماية الأساسية ضد الوصول إلى الأجزاء الخطرة.يتم استخدامه أيضًا للتحقق من الحماية ضد الوصول بإصبع.يتكون مسبار اختبار الإصبع هذا من نفس الشيء ، والإصبع ، والقاعدة ، ومقبض معزول يحاكي خصائص اليد البشرية.لها مفصلتان متحركان ، يمكن تقوسهما بزاوية 90 درجة.
طلب:
1.لا يمكن أن تلمس الأجزاء المشتركة من إصبع الاختبار الأجزاء الحية أو الأجزاء الخطرة ، ولا يمكن دخول لوحة Baffle Plate 50 مم إلى 20 مم.
2 في متطلبات الاختبار الخاصة بالمنع من الاقتراب من الأجزاء الخطرة ، يحتاج مسبار الاختبار B إلى دفع 10 ± 3N.يجب استخدام المنتج بدون قوة مع مقاييس قوة الدفع والسحب.
3. في اختبار ضد الصدمات الكهربائية ، هناك حاجة إلى الأسلاك والتكوين والطاقة وجهاز البيانقم بتشغيل طاقة العينة المختبرة ، ومارس القوة المقابلة لتحديد ما إذا كان خط التأريض متصلًا (3 إدخالات).
4-يسمح كلا المفصل بالحركة في نفس المستوى ونفس الاتجاه بزاوية 90 درجة مع تفاوت من 0 درجة إلى +10 درجات.
يهدف هذا المجس إلى التحقق من الحماية الأساسية ضد الوصول إلى الأجزاء الخطرة.
يتم استخدامه أيضًا للتحقق من الحماية ضد الوصول بإصبع.
التسامح على الأبعاد عندما لا يتم إعطاء تسامح محدد:
- على الزوايا: 0
−10 درجة
- بالأبعاد الخطية: حتى 25 مم: 0
- 0.05 مم ؛أكثر من 25 ملم: ± 0،2 ملم.
قابل للتخصيص: يمكن استخدامه لاختبار الصدمات الكهربائية عندما يكون مزودًا بسدادات موز قابلة للتوصيل وموصل أمفينول في نهاية المقبض ، أو يستخدم لاختبار حماية العلبة عند فتح ثقب ملولب من M6 في نهاية المقبض (متصل بالسحب ودفع المقوى).
إستعمال
1. لا يمكن لمس جزء مفصل إصبع الاختبار القياسي بالأجزاء الحية ، أو لا يمكن أن يكون قريبًا من الأجزاء الخطرة ، ولا يمكن للحاجز 50mm-20mm الدخول.
2. يتطلب اختبار منع الأجزاء الخطرة اختبار المسبار B بقوة دفع 10N ± 3N.بشكل عام تحتاج إلى العمل مع مقياس القوة.
3. تتطلب الصدمة المضادة للكهرباء العمل مع جهاز تجربة مسبار مضاد للصدمات: متصل بجهاز تجربة مسبار مضاد للصدمات (40V-50V) ، ومعالجة الاختبار وفقًا للمعيار النسبي ، تكون حلقة الجرس هي المطالبة بصدمة كهربائية.عرض الصور أدناه:
