تفاصيل المنتج:
شروط الدفع والشحن:
|
| المعيار المرجعي: | IEC 60884 الشكل 11 | سرعة الاختبار: | (10 ± 2) ص / دقيقة |
|---|---|---|---|
| محطات العمل: | 2 محطات عمل | ارتفاع الاختبار: | 260 ، 280 ، 300 ، 320 مم (قابل للتعديل) |
| تدوير الشعاع: | 35 ملم | تناوب الوزن: | 0.3،0.4،0.7،0.9،1.4،2.0 كجم |
| سحب الوزن: | 30N ، 40N ، 50N ، 60N لكل قطعتين | قطر فتحة الجلبة: | Φ6.5mm ، Φ9.5mm ، Φ13mm ، 14.5mm ، كل قطعة لقطعتين |
| تسليط الضوء: | جهاز اختبار IEC60884,جهاز اختبار 40N,آلة شد برغي لقط 60N |
||

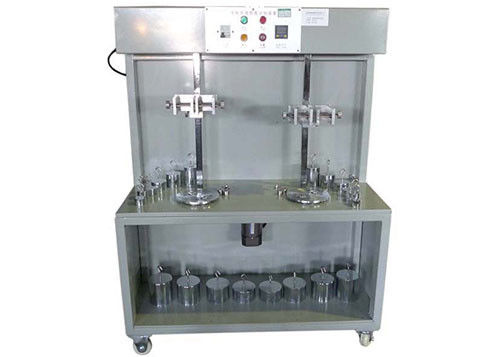

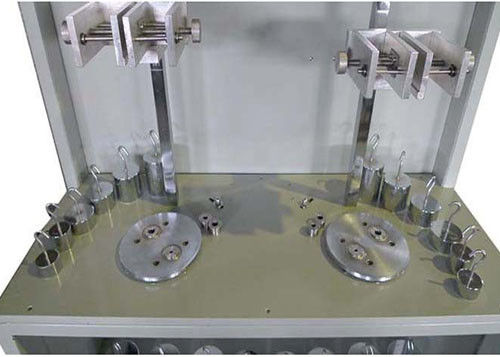

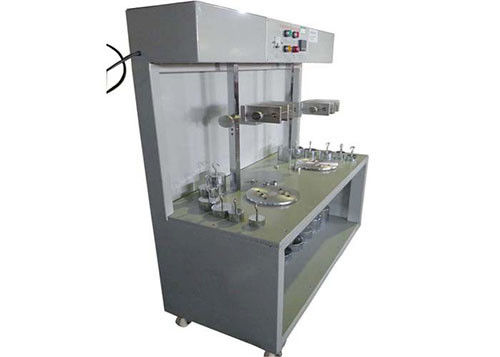

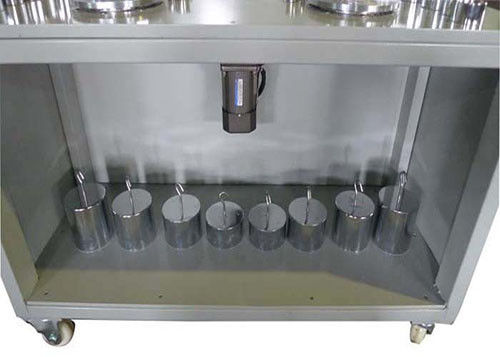

جهاز اختبار IEC60884 Fig11 لفحص الأضرار التي لحقت بالموصلات
تفاصيل المنتج:
تسمى آلة الاختبار هذه أيضًا بجهاز الاختبار لفحص درجة تلف السلك والتي تؤكد على العديد من المعايير مثل IEC60884-1 الفقرة 12.3.10 الشكل 11 و IEC60669 وما إلى ذلك.يتم استخدام هذا التوافق للحكم على ما إذا كان تصميم وهيكل طرف المسمار اللولبي يتوافق مع متطلبات عدم حدوث تلف زائد في السلك.إلى جانب ذلك ، يتم استخدامه أيضًا للتحقق مما إذا كان طرف المسمار اللولبي يمكن أن يتحمل الضغط أثناء عملية الاستخدام العادي.يمكن ضبط أوقات الاختبار مسبقًا قبل الاختبار ، ويتوقف الامتثال تلقائيًا مع الإنذار عند الوصول إلى أوقات الاختبار.
المعايير الفنية:
| العنصر | المعلمات |
| مزود الطاقة | AC220V ، 50 هرتز |
| اختبار السرعة | (10 ± 2) ص / دقيقة |
| نطاق الموقت | 0-99 ساعة 59 دقيقة |
| محطات العمل | عدد 2 محطات عمل |
| ارتفاع الاختبار | 260 ، 280 ، 300 ، 320 مم (قابل للتعديل) |
| تدوير الشعاع | 35 ملم |
| الوزن الدوراني |
0.3،0.4،0.7،0.9،1.4،2.0 كجم ، كل 2 قطعة |
| سحب الوزن | 30N ، 40N ، 50N ، 60N لكل قطعتين |
| قطر فتحة الجلبة |
Φ6.5mm ، Φ9.5mm ، Φ13mm ، 14.5mm ، كل قطعة لقطعتين. |
| أبعاد | 1110 مم × 405 مم × 1320 مم. |
| متطلبات بيئية | 0 ~ 40 ℃ ، الرطوبة النسبية ≤80٪. |
قيم الثني تحت اختبار الحمل الميكانيكي للموصلات النحاسية
| مساحة المقطع العرضي الاسمية للموصل (مم²) | قطر فتحة الجلبة (مم) | الارتفاع (مم) | كتلة الموصل (كلغ) |
| 0.5 | 6.5 | 260 | 0.3 |
| 0.75 | 6.5 | 260 | 0.4 |
| 1.0 | 6.5 | 260 | 0.4 |
| 1.5 | 6.5 | 260 | 0.4 |
| 2.5 | 9.5 | 280 | 0.7 |
| 4.0 | 9.5 | 280 | 0.9 |
| 6.0 | 9.5 | 280 | 1.4 |
| 10.0 | 9.5 | 280 | 2.0 |
| 16.0 | 13.0 | 300 | 2.9 |
| 25.0 | 13.0 | 300 | 4.5 |
| 35 | 14.5 | 320 | 6.8 |
|
|||
الصيانة والاحتياطات:
1. يجب الحفاظ على البطانة والوزن نظيفين وجافين في غير أوقات العمل ، إذا لزم الأمر ، بطلاء بالزيت ومانع التسرب.
2. يجب تشحيم أجزاء المحمل بشكل دوري ، ويجب الحفاظ على الوحدة بأكملها نظيفة.
3. انتبه للسلامة عند حمل الأوزان الثقيلة.
