تفاصيل المنتج:
شروط الدفع والشحن:
|
| الجهد االكهربى: | 220 فولت 50 هرتز أو 115 فولت 60 هرتز | اللون: | حسب الطلب |
|---|---|---|---|
| عدد محطات الاختبار: | 6 ، مع 6 مجموعات من جهاز المشبك | معدل الثناء: | 10 ~ 60 مرة / دقيقة |
| زاوية الثني: | زاوية دوارة على كلا الجانبين لمدة 45 درجة أو 60 درجة أو 90 درجة (أو 180 درجة) (قابلة للتحديد) | وزن: | 10N / 20N * 6 (يمكن تخصيص وزن UL113g و 284g) |
| يتوافق مع المعيار: | IEC60884-1 الشكل 21 والفقرة 23.4 ، IEC60320-1 ، VDE0620 | عدد فليكس لكل اختبار: | 1-999999 (قابل للتحديد) |
| إبراز: | اختبار الثني 220 فولت,اختبار الثني 115 فولت,اختبار الدوران 60 هرتز |
||

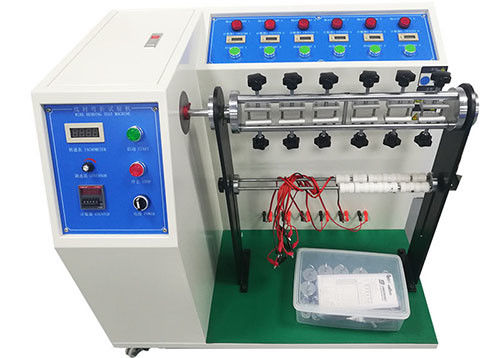

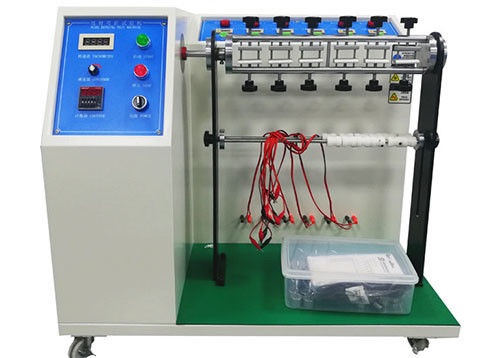

قابس سلك كابل مرن آلة اختبار دوارة مع 6 محطات عمل
مقدمة المنتج:
تم تصميم جهاز اختبار مرونة سلك التوصيل وتصنيعه وفقًا للمتطلبات القياسية لـ IEC 60884-1 الشكل 21 ، والذي يمكنه معالجة 10000 ثني بمعدل 60 ثنيًا في الدقيقة.

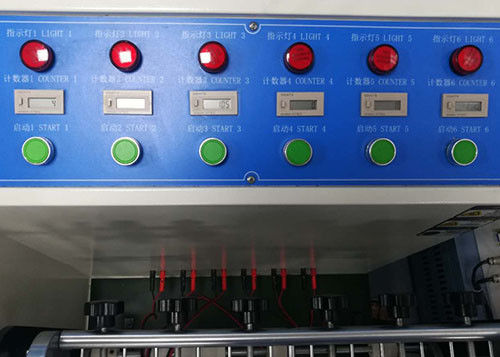

تحتوي معدات الاختبار على 6 محطات عمل ، وبالتالي يمكن اختبار ستة كابلات أو أسلاك مزودة بمقابس في وقت واحد.
المؤشرات الفنية الاساسية:
| مزود الطاقة | 220 فولت 50 هرتز أو 115 فولت 60 هرتز |
| عدد فليكس لكل اختبار | 1-999999 (اختيار) |
| عدد محطات الاختبار | 6 ، مع 6 مجموعات من جهاز المشبك |
| معدل الثناء | 10 ~ 60 مرة / دقيقة (قابلة للتحديد) التهم الفردية لكل محطة |
| زاوية الانثناء | زاوية الدوران على أي جانب بزاوية 45 درجة أو 60 درجة أو 90 درجة (أو 180 درجة) (قابلة للتحديد) |
| وزن | 10N / 20N * 6 (يمكن تخصيص وزن UL113g و 284g) |
| أبعاد | W * L * H = 500mm * 1000mm * 1100mm |
| يتوافق مع المعيار | IEC60884-1 الشكل 21 والفقرة 23.4 ، IEC60320-1 ، VDE0620 |
| النظرية الميكانيكية | يتم تشغيل كتلة الكرنك الموجودة في علبة تروس التخفيض بواسطة محرك كهربائي للقيام بعمل ترددي. |
تطبيق الاختبار:
يتم توصيل الكابلات بمقبس ويتم توصيل ذيل الكبل بالمختبر لاكتشاف ما إذا كان هناك عطل داخلي في سلك الكبل أو توصيل ملحق.يبدأ الجهاز في اتجاه رأسي ثم يثني العينات بزاوية 45 درجة على جانبي العمود للحصول على إجمالي 90 درجة من الانثناء.يتم استخدام معدل قياسي قدره 60 ثنيًا في الدقيقة ولكن يمكن تحديد معدل أبطأ إذا رغبت في ذلك.
يتم تضمين مجموعة من الأوزان التي يختارها العميل مع الجهاز بحيث يمكن تطبيق القوة المناسبة على الكابل أثناء الاختبار.
طريقة اختبار:

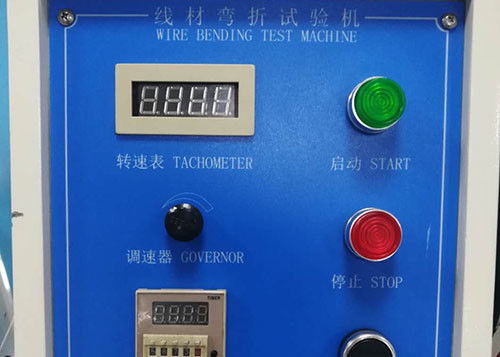

قم بإعداد عينة الاختبار على أداة التأرجح وقم بإجراء الدائرة.في الجانب الآخر ، يتم استخدام الوزن المناسب ، ثم ضبط زاوية الانثناء وأوقات الاختبار وكذلك السرعة المطلوبة.ثم ابدأ المعدات.عندما يتم قطع العينة ، يتوقف العداد المقابل عن العمل وينطفئ ضوء المؤشر.في ذلك الوقت ، يكون العداد المعروض هو أوقات اختبار العينات.عندما يتم الوصول إلى إجمالي أوقات الاختبار ، ستتوقف المعدات عن العمل.
يمكن توصيل آلة الاختبار هذه بجهاز اختبار تحميل خط الطاقة لاختبار الحمل.
