| Material: | Mold steel | Standards: | AS/NZS 3112 |
|---|---|---|---|
| AS/NZS3112 FigureA1: | Rating and Dimensions of low voltage plugs gauge Fig A1 (10A, 15A, 20A) | AS/NZS3112 Figure B1: | Rating and Dimensions of low voltage plugs gauge Fig B1 |
| AS/NZS 3112 figure 3.1 a: | Contact gauge in Fig 3.1 a | AS/NZS 3112 figure 3.6: | Test of lateral strain gauge Fig 3.6 |
| AS/NZS 3112 Clause 3.6.3: | modified gauge of Appendix D (diameter changed to 43.2mm) | AS/NZS 3112 Clause 2.2.3: | Form of pin in Figure 2.3 |
| تسليط الضوء: | مقبس مخرج التوصيل مقياس المقرنة,AS / NZS 3112 Coupler Gauge |
||

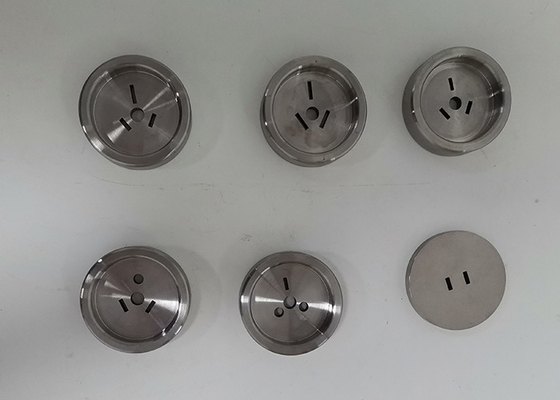

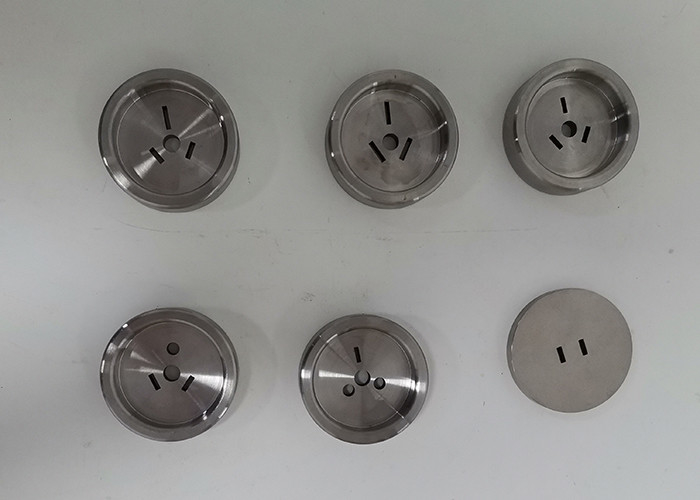

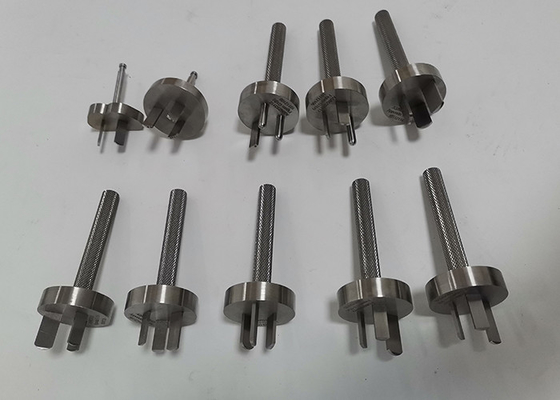

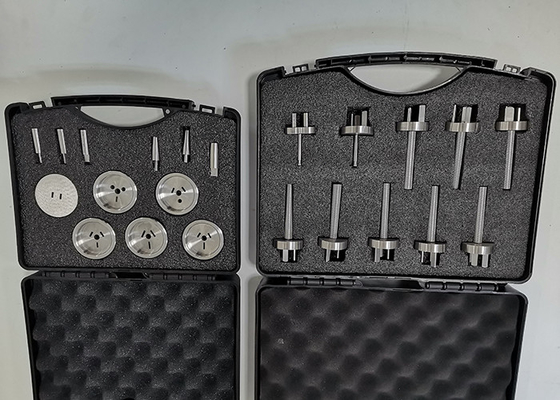

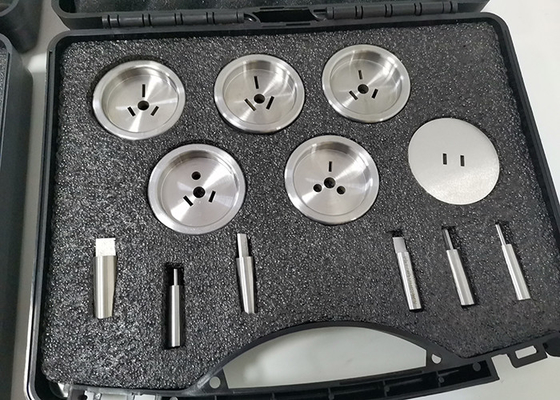

المقابس القياسية الأسترالية / النيوزيلندية ، والمنافذ والمآخذ والقارنات مقاييس
1. التطبيق:
يستخدم مقياس اختبار القابس والمقبس هذا بشكل أساسي لاختبار وفحص ما إذا كان هيكل وحجم المقابس والمآخذ يتوافق معأس / نيوزيلندي 3112المعايير.والصناعات التطبيقية بشكل أساسي هي الإلكترونيات والأجهزة الكهربائية والمقابس والمآخذ وغيرها من المجالات المماثلة.
2. الميزات:
أبعاد المقياس والتفاوتات والمواد والصلابة وخشونة السطح تتوافق مع متطلبات المعايير ؛
صلابة المواد أكثر من 50HRC ؛معامل التمدد الحراري للمادة صغير ، والأبعاد والتفاوتات مستقرة وموثوقة.
يتوافق مع:
أس / نيوزيلندي 3112
تخصيص:
| موديل المنتج | اساسي | اسم المنتج |
| SC-A2-A1 | AS / NZS3112 الشكل أ 1 | تصنيف وأبعاد مقياس سدادات الجهد المنخفض الشكل A1 (10 أ ، 15 أ ، 20 أ) |
| SC-A2-B1 | AS / NZS3112 الشكل B1 | تصنيف وأبعاد مقياس سدادات الجهد المنخفض الشكل B1 |
| SC-A2-C1 | AS / NZS3112 الشكل C1 | أثناء الإدخال العادي لاختبار المكونات في الشكل C1 (10 أ ، 15 أ ، 20 أ) |
| SC-A2-D1 | AS / NZS3112 الشكل D1 | أثناء الإدخال العادي لاختبار المكونات في الشكل D1 (10 أ ، 15 أ ، 21 أ) |
| SC-A2-E1 | AS / NZS3112 الشكل E1 | اختبار كسر التيار / اختبار سدادة اختبار ارتفاع درجة الحرارة باستخدام دبابيس نحاسية في الشكل E1 |
| SC-A2-F1a | AS / NZS3112 الشكل F1 أ | تصنيف وأبعاد مقياس سدادات الجهد المنخفض الشكل F1 (أ) الملحق و |
| SC-A2-F1b | AS / NZS3112 الشكل F1 ب | تصنيف وأبعاد مقياس سدادات الجهد المنخفض الشكل F1 (ب) الملحق F |
| SC-A2-G1a | AS / NZS3112 الشكل G1 أ | أثناء الإدخال العادي لاختبار المكونات في الشكل G1 (أ) من الملحق ز |
| SC-A2-G1b | AS / NZS3112 الشكل G1 ب | أثناء الإدخال العادي لاختبار المكونات في الشكل G1 (b) من الملحق G |
| SC-A2-X1 | AS / NZS 3112 الشكل 3.1 abc | عمق مقياس عدم التلامس في الشكل 3.1 abc |
| SC-A2-X2 | AS / NZS 3112 الشكل 3.1 abc الفقرة 3.3.4 | عمق مقياس التلامس التلامسي في الشكل 3.1 abc |
| SC-A2-X3 | AS / NZS 3112 الشكل 3.1 أ | مقياس التلامس في الشكل 3.1 أ (شفرة معدنية 1.58 × 6.2 مم ، طول 12.60 مم) |
| SC-A2-X4 | AS / NZS 3112 الشكل 3.1 ب | مقياس التلامس في الشكل 3.1 ب (الشفرة المعدنية 1.58 × 8.93 مم ، الطول 12.60 مم) |
| SC-A2-X5 | AS / NZS 3112 الشكل 3.1 ج | مقياس التلامس في الشكل 3.1 ج (دبوس معدني: Ф4.7 مم ، طول 12.60 مم) |
| SC-A2-X6 | AS / NZS 3112 الشكل 3.6 | اختبار مقياس الضغط الجانبي الشكل 3.6 |
| SC-A2-X7 | AS / NZS 3112 الشكل 3.7 | اختبار مقياس الضغط الجانبي الشكل 3.7 |
| SC-A2-X8 | AS / NZS 3112 الشكل 2.1 a1 | اختبار القابس باستخدام دبابيس نحاسية في الشكل 2.1 (أ 1) 10 أ |
| SC-A2-X9 | AS / NZS 3112 الشكل 2.1 a1 | اختبار القابس باستخدام دبابيس نحاسية في الشكل 2.1 (أ 1) 15 أ |
| SC-A2-X10 | AS / NZS 3112 الشكل 2.1 a2 | اختبار المكونات مع دبابيس نحاسية في الشكل 2.1 (a2) |
| SC-A2-X11 | AS / NZS 3112 الشكل 2.1 ب | اختبار المكونات مع دبابيس نحاسية في الشكل 2.1 (ب) |
| SC-A2-X12 | AS / NZS 3112 الشكل 2.1 ج | اختبار المكونات مع دبابيس نحاسية في الشكل 2.1 (ج) |
| SC-A2-X13 | AS / NZS 3112 الشكل 2.1 d1 | اختبار المكونات مع دبابيس نحاسية في الشكل 2.1 (د 1) |
| SC-A2-X14 | AS / NZS 3112 الشكل 2.1 d2 | اختبار المكونات مع دبابيس نحاسية في الشكل 2.1 (د 2) |
| SC-A2-X15 | AS / NZS 3112 الشكل 2.1 و | اختبار المكونات مع دبابيس نحاسية في الشكل 2.1 (و) |
| SC-A2-X16 | AS / NZS 3112 الشكل 2.1 ز | اختبار المكونات مع دبابيس نحاسية في الشكل 2.1 (ز) |
| SC-A2-X17 | AS / NZS 3112 البند 3.3.2 | مقياس دبوس الاختبار 1.5N 6.20mm x 1.58mm |
| SC-A2-X18 | AS / NZS 3112 البند 3.3.2 | مقياس دبوس الاختبار 2N 6.20 مم × 1.58 مم |
| SC-A2-X19 | AS / NZS 3112 البند 3.3.2 | مقياس دبوس الاختبار 3N 6.20 مم × 1.58 مم |
| SC-A2-X20 | AS / NZS 3112 الشكل 2.1 | اختبار الرقصة |
| SC-A2-X21 | AS / NZS 3112 البند 2.13.8 | صندوق تركيب خشبي في الشكل 2.9 |
| SC-A2-X22 | AS / NZS 3112 البند 2.13.8 | وحدة تثبيت المسامير في الشكل 2.10 أ ، ب ، ج |
| SC-A2-X23 | AS / NZS 3112 بند 3.6.3 | مقياس معدل من الملحق د (تغير القطر إلى 43.2 مم) |
| SC-A2-X24 | AS / NZS 3112 البند 3.14.2 | حاوية معدنية H90mm x W60mm xD40mm مع فتحة تثبيت |
| SC-A2-X25 | AS / NZS 3112 البند 2.2.3 | شكل دبوس في الشكل 2.3 |
