جهاز اختبار التأثير

جهاز اختبار التأثير الضار 2J 5J 10J 20J IEC60068-2-75

المعلمات:

اساسي: IEC60068-2-75 الملحق أ

طلب: هذا الجهاز مناسب لاختبار قوة التأثير الميكانيكي للخزانات الكهربائية والألواح المعدنية الأخرى ، غلاف خزانة قياس الطاقة الكهربائية غير المعدنية ، لوحة مفاتيح كابل المحطة الفرعية وصندوق توصيل الكابلات مع جهاز اختبار التأثير العمودي أو جهاز تأثير البندول.

عينة الاختبار: الأجهزة الكهربائية المنزلية وما يماثلها ، المصابيح

ميزة: وفقًا للمتطلبات القياسية

الوصف القياسي (IEC60068-2-75):

يوضح الشكل A.1 العنصر اللافت الذي ينطبق على قيم الطاقة التي تساوي أو تقل عن 1J.في هذه الحالة ، يجب أن يكون وجه الصدمة مصنوعًا من مادة البولي أميد بصلابة كما هو محدد في الجدول 1.

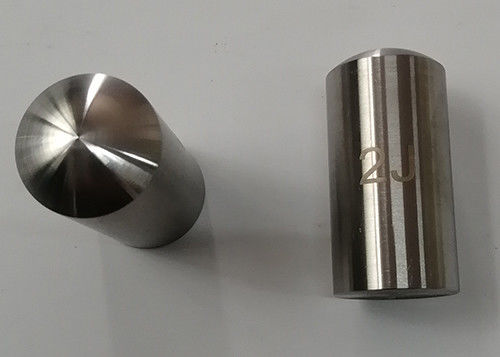

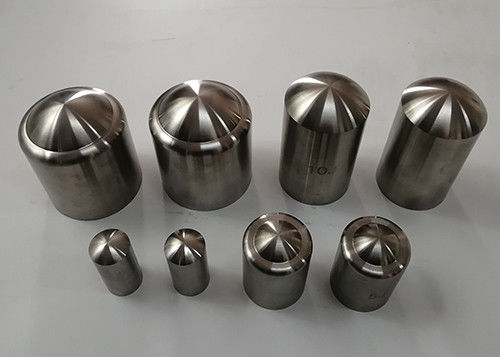

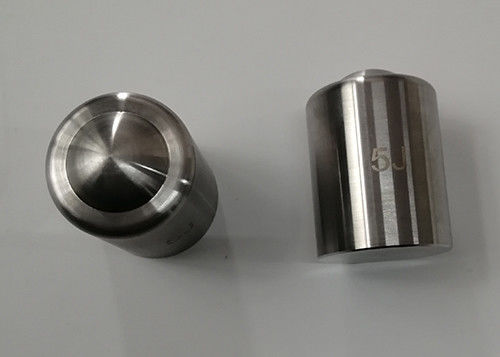

توضح الأشكال A.2 و A.3 و A.4 العناصر المدهشة التي تنطبق على قيم الطاقة البالغة 2J و 5J و 10J على التوالي.في هذه الحالات ، يجب أن يكون سطح الصدمات مصنوعًا من الفولاذ بخصائص ، بما في ذلك الصلابة ، على النحو المحدد في الجدول 1.

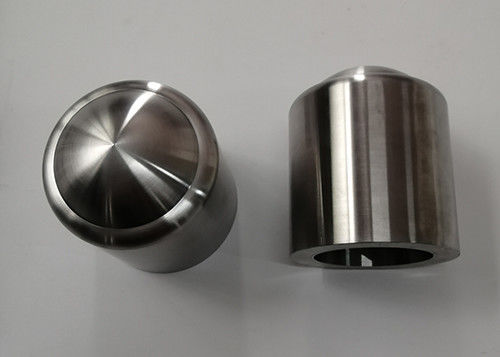

يوضح الشكلان A.5 و A.6 العناصر المدهشة التي تنطبق على قيم الطاقة 20 J و 50J ، على التوالي.في هذه الحالات ، يجب أن يكون سطح الصدمات مصنوعًا من الفولاذ بخصائص ، بما في ذلك الصلابة ، على النحو المحدد في الجدول 1.في هذه الحالات ، للامتثال للمعايير الأخرى للجدول 1 ، من الضروري تفريغ الطرف المقابل للوجه اللافت للنظر.
يجب أن يتم صقل كل حافة.
التفاوتات حسب الفئة m من ISO 2768-1 ، ما لم ينص على خلاف ذلك.
