| اسم المنتج: | جهاز اختبار تأثير المطرقة العمودية | وظيفة: | اختبار التأثير |
|---|---|---|---|
| شاكوش: | 2J ، 5J ، 10J ، 20J فولاذ مقاوم للصدأ | مواد: | ستانلس ستيل |
| اساسي: | IEC60068-2-75 ، IEC62262 | طول قضيب البندول: | 1000 مم |
| ارتفاع التأثير: | 200 مم ~ 1200 مم قابل للتعديل | يعدل أو يكيف: | OEM ، ODM |
| تسليط الضوء: | جهاز اختبار التأثير IEC62262,جهاز اختبار التأثير 10J,اختبار تأثير المطرقة البندول 20J |
||

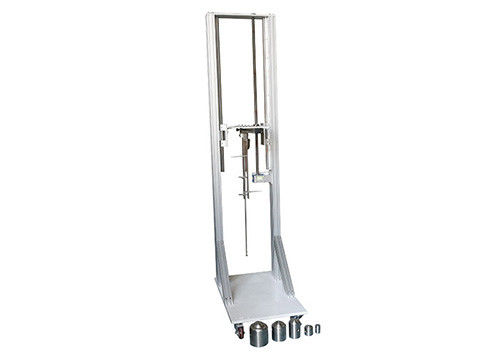

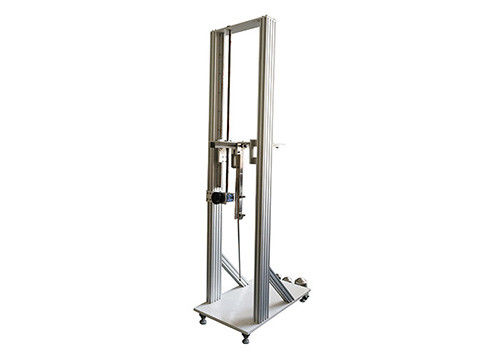

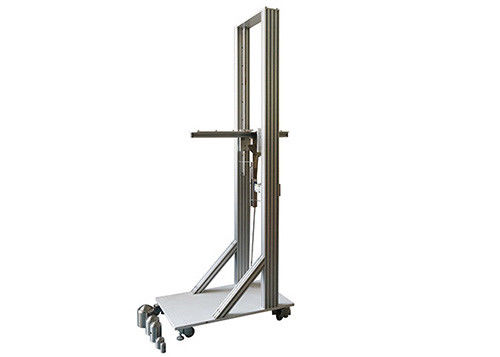

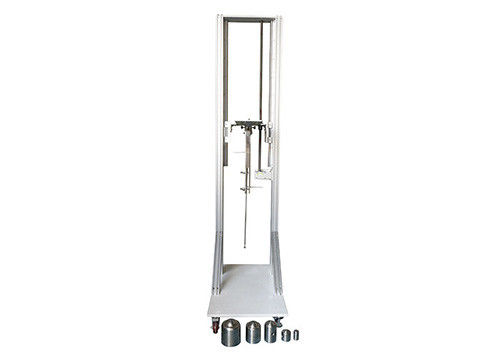

جهاز اختبار مطرقة البندول عالي الطاقة IEC62262 IEC60068 اختبار Ehc
المعلمات:
| اساسي | IEC60068-2-75 الاختبار البيئي - الجزء 2: الاختبارات - الاختبار Eh: بند اختبارات المطرقة 5 اختبار Eha: مطرقة البندول ، IEC62262 درجات الحماية التي توفرها حاويات المعدات الكهربائية ضد التأثيرات الميكانيكية الخارجية (رمز IK) |
| زاوية قضيب البندول | 0-90 درجة قابل للتعديل ، مقياس العرض |
| طول قضيب البندول |
1000 مم. φ9 يستخدم لـ 1J و 2J ، φ15.9 يستخدم لـ 5J ، 10J ، 20J و 50J |
| عناصر التأثير | 2J ، 5J ، 10J ، 20J ، 50J |
| ارتفاع التأثير | 200 مم ~ 1200 مم قابل للتعديل |
طلب:
يتم تطبيقه لاختبار درجة قوة الاصطدام الميكانيكي عندما تصطدم قذائف المعدات الكهربائية بأجسام خارجية.
تم تصميم هذا الجهاز وتصنيعه وفقًا لـ IEC 60068-2-75 ، يتم توصيل الطرف الأمامي لقضيب البندول بعناصر ضرب ، وضبط قضيب البندول على ارتفاع معين ثم قم بتحريره ، ثم يتأرجح قضيب البندول بحرية للتأثير على الاختبار عينة داخل منطقة محددة.تتوافق عناصر ضرب الكتلة المكافئة المختلفة مع طاقات تأثير مختلفة ، وتنطبق على اختبار قوة حاوية المعدات الكهربائية المختلفة.
عينة الاختبار:
غلاف خزانة قياس الطاقة الكهربائية ولوحة مفاتيح كابل المحطة الفرعية وصندوق توصيل الكابلات والمعدات المماثلة.
ميزة:
إطار هذا الجهاز ملحوم بالفولاذ المقاوم للصدأ ، الهيكل مضغوط ومتين.يمكن ضبط أقواس التثبيت لأعلى ولأسفل ، وزاوية التأثير قابلة للتعديل من 0 إلى 90 درجة ، ومن السهل تشغيل جهاز الاختبار بالكامل.الجهاز عبارة عن جهاز تأثير بندول عالي الطاقة لـ 2J وما فوق.
اساسي:
IEC60068-2-75 الاختبار البيئي - الجزء 2: الاختبارات - الاختبار Eh: بند اختبارات المطرقة 5 اختبار Eha: مطرقة البندول ، IEC62262 درجات الحماية التي توفرها حاويات المعدات الكهربائية ضد التأثيرات الميكانيكية الخارجية (رمز IK)
الوصف القياسي:
يتكون جهاز الاختبار بشكل أساسي من بندول يدور في نهايته العليا بطريقة تجعله يظل في مستوى عمودي.يكون محور المحور عند 1000 مم فوق نقطة القياس.يتكون البندول من ذراع صلب اسميًا وعنصر ملفت للنظر يتوافق مع متطلبات الجدول 1.
لاختبار العينات الثقيلة أو الضخمة أو التي يصعب التعامل معها ، يمكن استخدام البندول المحمول.يجب أن يتوافق مع الوصف أعلاه ولكن يمكن تثبيت محورها مباشرة على العينة أو على هيكل متحرك.في هذه الحالة ، يجب التأكد من أن محور البندول أفقي قبل الاختبارات ، وأن تثبيته صلبة بدرجة كافية ، وأن نقطة التأثير في المستوى العمودي الذي يمر عبر المحور.
في جميع الحالات ، عندما يتم تحرير البندول ، يجب السماح له بالسقوط فقط تحت تأثير قوة الجاذبية.
طاقة التأثير والكتلة المكافئة وجدول ارتفاع السقوط:
| الطاقة / J | 2 | 5 | 10 | 20 | 50 |
| كتلة مكافئة كجم (± 2٪) | 0.5 | 1.7 | 5 | 5 | 10 |
| ارتفاع السقوط مم ± 1٪ | 400 | 300 | 200 | 400 | 500 |
العلاقة بين كود IK وجدول طاقة التأثير:
| كود IK | IK00 | IK01 | IK02 | IK03 | IK04 | IK05 | IK06 | IK07 | IK08 | IK09 | IK10 |
| طاقة التأثير / J | * | 0.14 | 0.2 | 0.35 | 0.5 | 0.7 | 1 | 2 | 5 | 10 | 20 |
