تفاصيل المنتج:
شروط الدفع والشحن:
|
| اساسي: | UL 498 SD7.2 | محطة اختبار: | 1 |
|---|---|---|---|
| ارتفاع السقوط: | 0-1000 مم قابل للتعديل ، 457 مم كإعداد افتراضي | اسطوانة التأثير: | Φ50.8 مم * 283 مم ، وزن 4.5 كجم |
| منصة: | 114x114x42 مم بلوط | مزود الطاقة: | AC120V ، 60 هرتز |
| اختبار درجة الحرارة: | درجة حرارة الغرفة | عينة الاختبار: | المكونات المرفقة |
| تسليط الضوء: | آلة اختبار تأثير السقوط 120 فولت,آلة اختبار تأثير السقوط UL 498,آلة اختبار السقوط SD7.2 |
||

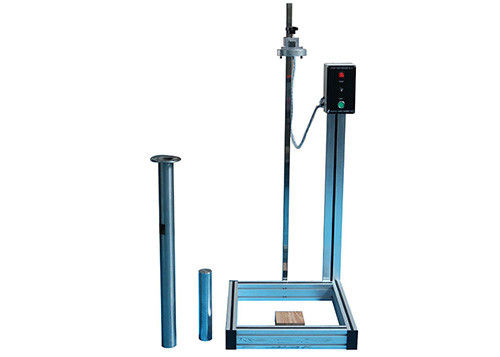

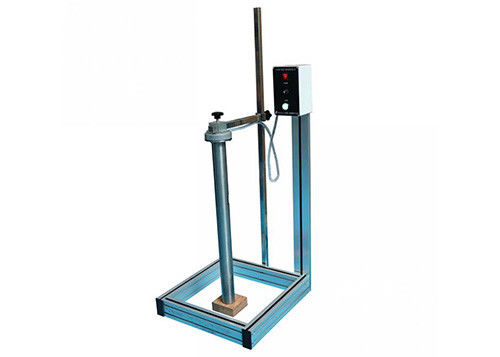

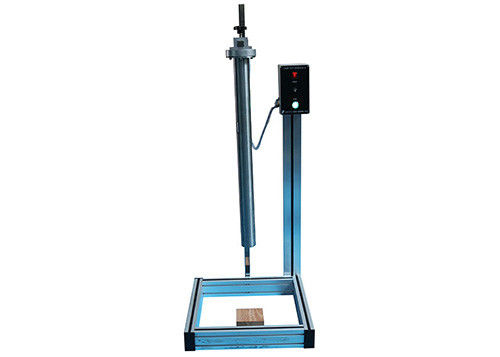

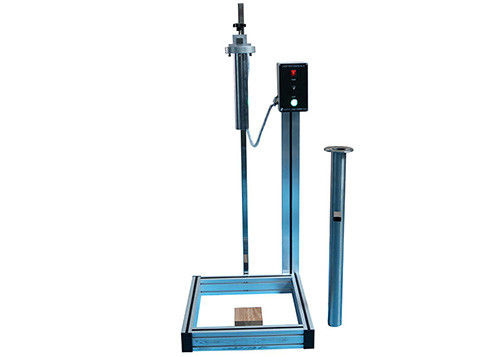

جهاز اختبار مقاومة الصدمات UL 498 SD7.2
المعايير الفنية:
| اساسي | UL 498 SD7.2 |
| محطة اختبار | 1 |
| برنامج | 114x114x42 مم بلوط |
| ارتفاع الإسقاط | 0-1000 مم قابل للتعديل ، 457 مم كإعداد افتراضي |
| اسطوانة التأثير | Φ50.8 مم * 283 مم ، وزن 4.5 كجم |
| درجة الحرارة المحيطة | 5 ～ 40 درجة مئوية |
| الرطوبة النسبية | (20 ～ 90)٪ ر |
| منطقة التثبيت | لا اهتزاز عنيف ، اهتزاز ، لا تداخل كهرومغناطيسي ، لا غبار ، لا غازات متفجرة ومسببة للتآكل ، تبديد جيد للحرارة |
| مزود الطاقة | AC120V ، 60 هرتز |
معلومة:
الجهاز مطابق لعنصر UL 498 SD7.2 ، المطبق لاختبار مقاومة تأثير قابس التوصيل ، نتيجة للاختبار ، يجب ألا يكون هناك أي كسر بالجسم أو أي تلف آخر قد يؤثر سلبًا على وظيفة أحد الملحقات قابس كهرباء.
مفهوم الاختبار وهيكله:
يجب أن يتعرض كل جهاز من الأجهزة الموصلة بأسلاك على سلك مرن لصدمة ناتجة عن إسقاط وزن أسطواني يبلغ 10 أرطال (4.5 كجم) ، مع وجه مسطح يبلغ قطره 2 بوصة (50.8 ملم) من ارتفاع 18 بوصة (457 ملم) ).يجب وضع كل مجموعة على سطح من الخشب الصلب في أي موضع اختبار طبيعي.يجب أن يكون محور التوصيل الأسطواني موازيًا للسطح.يجب أن يكون سطح الخشب الصلب عبارة عن كتلة من خشب القيقب يبلغ سمكها حوالي 1-5 / 8 بوصات (42 مم) بمقدار 4-1 / 2 بوصة (114 مم) مربعة ويجب اختباره على سطح ثابت مثل الأرضية الخرسانية.
نتيجة للاختبار ، يجب ألا يكون هناك أي كسر في الجسم أو أي تلف آخر قد يؤثر سلبًا على وظيفة قابس التوصيل.
يتم التحكم في وزن الأسطوانة بواسطة مغناطيس كهربائي ، مما يضمن التحرير الفوري والانخفاض العمودي.
يتم إسقاط وزن الأسطوانة من خلال أنبوب توجيه.ارتفاع الأنبوب التوجيهي هو نفس ارتفاع الاختبار.
سيتم تزويد الجهاز بهيكل ثابت ، مظهر جيد ، تشغيل سهل ، ثبات عالي.
إجراءات التشغيل:
1. قم بتشغيل جهاز الاختبار ، ثم اضغط على "POWER" لفتحه.
2. اضغط على زر "START" لإجراء الكهرومغناطيسية.
3 ثبت وزن الأسطوانة في ظرف المغناطيس الكهربائي.
4 قم بتثبيت جلبة دليل الإسقاط على ظرف المغناطيس الكهربائي.
5 ضع كتلة البلوط في الموضع المناسب وضع عينة الاختبار في منتصف كتلة البلوط.
6. تأكد من أن غلاف دليل السقوط عموديًا فقط على عينة الاختبار ، ثم تلمس النهاية السفلية لكيس دليل السقوط سطح عينة الاختبار جيدًا.
7. اضغط على "ابدأ" لقطع الكهرومغناطيسية ، سينخفض وزن الأسطوانة على عينة الاختبار على طول غلاف دليل السقوط.
انزع وزن الأسطوانة وغطاء دليل السقوط ، ثم تحقق من درجة تلف عينة الاختبار
