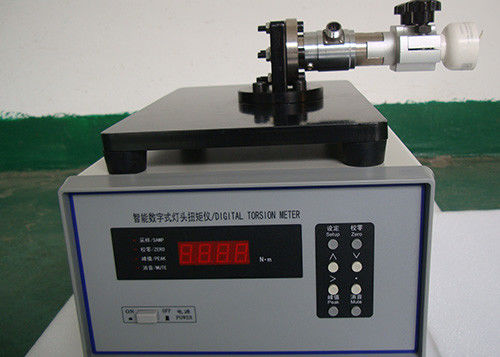

غطاء المصباح وحاملي معدات اختبار الضوء

غطاء المصباح وحاملي مقياس اختبار جهاز اختبار تويست القدم





المعايير الفنية:

يستخدم جهاز الاختبار هذا بشكل أساسي لقياس عزم دوران حامل المصباح لجميع أنواع مصادر الإضاءة ، وأدائه الرئيسي والمعلمات التقنية على النحو التالي:

نطاق	0 ~ 10 نانومتر
دقة	≤1٪
التكرار	≤0.5٪ FS
الخطية	≤0.5٪ FS
بطئ	≤0.5٪ FS
على التحميل	120٪ فس
نطاق تعويض درجة الحرارة	-10 ℃ ~ 60 ℃
متطلبات البيئة: درجة حرارة العمل	25 ± 5 ° C الرطوبة النسبية: ≤65٪ RH الطاقة: AC 230V ± 10V ، 50Hz ± 1Hz
أذونات البيئة	درجة حرارة العمل: 0-40 درجة مئوية الرطوبة النسبية: ≤75٪ RH الطاقة: AC 230V ± 10٪ ، 50Hz
حالة المتجر	درجة الحرارة -20 ~ 50 درجة مئوية
رطوبة	<75٪ ر
البعد	330 مم × 110 مم × 335 مم
وزن	6 كجم
قوة	15VA



وصف:

غطاء المصباح Torsion Meter هو منتج ذكي تم تطويره حديثًا مع معالج دقيق مدمج. مقياس الالتواء الرقمي هو مطلب أمان للقوة الميكانيكية لغطاء المصباح والذي تم أخذه في الاعتبار من قبل معظم مصنعي الإضاءة وهو أيضًا مطلوب بشكل إلزامي من قبل جميع الدول.وهكذا قمنا بتطوير مقياس الالتواء الرقمي بمرجع من اللجنة الكهروتقنية الدولية.إنه يفي بمتطلبات قياس اختبار قوة عزم غطاء المصباح لفحص الجودة والتصنيع.



صفات:

1) يمكنه قياس عزم الدوران في اتجاه عقارب الساعة وعكس اتجاه عقارب الساعة لغطاء المصباح.ويمكنه ضبط إنذار الحد الأعلى مسبقًا.حفظ البيانات تلقائيًا بعد إيقاف تشغيل النظام.

2) الأداة لها وظيفة معايرة نقطة الصفر.نقطة الصفر ثابتة للغاية.تستخدم الأداة 4 أرقام من الأرقام لعرضها.لذلك فهي ذات دقة عالية وثبات عالي.

3) حراسة مزدوجة مصممة من الداخل لضمان موثوقية عالية للأداة ولن تغلق في ظل بيئة معقدة.

4) الأداة ملائمة للاستخدام بسبب العديد من المشابك لأغطية المصباح مثل E27 / E26 ، B22d ، E14 / E12 ، G13 / G5 وما إلى ذلك.

5) التثبيت مع المشبك.بتدوير المصباح ، سيتم تسجيل معدل عزم الدوران الموجب والسالب.
6) نطاق عزم الدوران: 0-10N * m (النطاق الخاص مصمم حسب رغبة العميل).
7) أداء عالي في الموثوقية والدقة وطول العمر من خلال اعتماد مستشعر عزم مقياس الضغط
8) وظيفة عقد عزم الدوران الذروة ، يمكن ضبط الحد الأعلى للتنبيه.
9) تتفق مع المعايير الصينية والدولية.





المبدأ الأساسي

تتكون المعدات من جهاز التواء وعداد ثانوي.مفتاح الدقة هو

مستشعر عزم الدوران.تعتمد المعدات على مستشعر عزم الدوران من نوع الإجهاد مع ميزات عالية الموثوقية ،

فعالة من حيث التكلفة ودقة عالية وعمر طويل.

في المستشعر الموجود على المطاط الصناعي المسمى بمقاومة إجهاد وتكوين جسر ويتستون.قوة

الجسر بجهد القيادة ، تحت تأثير عزم الدوران ، سوف يتشوه المطاط الصناعي ويتشوه

سيتغير مقياس الضغط ، بحيث يختل الجسر وتكون هناك إشارة جهد خطي

بين خرج الجسر والالتواء.سيتم تضخيم العداد الثانوي إشارة الجهد ، وتحويل الإشارة بواسطة محول A / D ، ثم إرسالها إلى المعالج الدقيق لتحليل البيانات و

عرض.مخطط كتلة وظيفي على النحو التالي:

الشكل 1 مخطط الكتلة الوظيفية



يتم تطبيق مقياس الالتواء الرقمي KP338 لقياس التواء جميع أنواع حامل المصباح.



تعليمات العملية

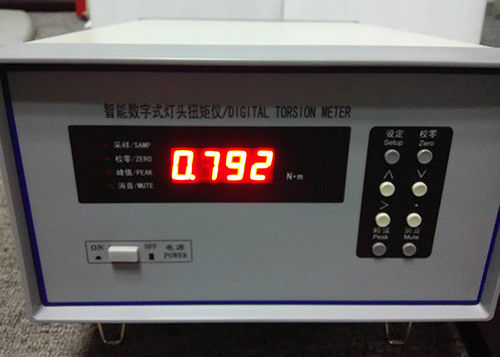

5.1 اللوحة الأمامية والوظيفة

تخصيص:

1. نافذة: 5 أرقام تعرض القياس والرسالة الفورية.

2. المؤشر

SAMP: الجهاز في وضع أخذ العينات عندما يومض.تردد التحديث: 2 مرة / ثانية.

3. صفر: الجهاز في وضع التصفير عندما يومض..

4. الذروة: الجهاز في وضع الإمساك الذروة عندما يومض.

5. بيل: أشر إلى المواجهة مع الجرس.

لوحة المفاتيح

صفر: في حالة الاختبار ، اضغط على هذا المفتاح للدخول في وضع التصفير ، وبعد الانتهاء من التصفير ، فإن ملف

سيحفظ الجهاز البيانات ويعود إلى وضع الاختبار تلقائيًا.في حالة الذروة ، اضغط على

مفتاح تنظيف القيمة.

SET: في حالة الاختبار العادية ، اضغط على هذا المفتاح لضبط إنذار الحد الأعلى.

الذروة: في حالة الاختبار العادية ، اضغط على هذا المفتاح للاحتفاظ بقيمة الذروة ؛اضغط مرة أخرى على هذا المفتاح

العودة إلى وضع الاختبار العادي.

∧: في وضع الضبط والمعايرة ، اضغط على هذا المفتاح ، سيتم حساب المؤشر.

∨: في وضع الضبط والمعايرة ، اضغط على هذا المفتاح ، وسيحسب المؤشر لأسفل.

>: في وضع الضبط والمعايرة ، اضغط على هذا المفتاح ، سيتحول المؤشر إلى اليمين.

•: في وضع الضبط والمعايرة ، اضغط على هذا المفتاح ، إدراج الفاصلة العشرية.



5.2 لوحة ووظيفة حقيقية

1. منفذ إدخال وإخراج الإشارة: لنقل الإشارات.

2. أنبوب الحماية: فتيل 0.5A لحماية طاقة المعدات.

3. قابس الطاقة: مرشح التضمين لإيقاف الإزعاج.



5.3اختبار التواء حامل المصباح

أولاً ، قم بتأكيد نموذج الحامل ؛ثم قم بتثبيت التركيبات المقابلة ، وقم بتركيب المصباح

حامل على المشبك.

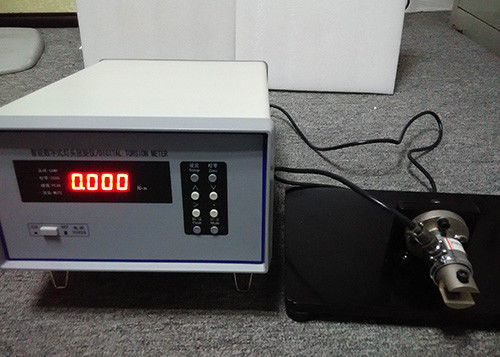

قم بتوصيل جهاز الالتواء بالمعدات عن طريق منفذ إدخال الإشارة.قم بتشغيل العداد الثانوي إلى

سخن لمدة 5 دقائق.إذا كانت النافذة لا تساوي 0.000 ، فيجب أن تكون المعدات صفرية.يمكن للمستخدم

وضع حدًا أعلى وفقًا للمعايير الصينية أو الدولية.دوران عقارب الساعة و كونترا

قم بتدوير حامل المصباح.خلال الوقت ، ستظهر النافذة القيمة الحالية ؛حتى ال

جهاز ينذر بالخطر ، يمكن للمستخدم الحكم على ما إذا كان حامل المصباح لا يزال في حالة جيدة.



5.4.التصفير

بعد فترة طويلة من الاستخدام ، قد يكون الجهاز معدوم الانجراف ، ويؤثر على الدقة.في ذلك الوقت ، يجب أن تكون المعدات صفرية.لكن يرجى ملاحظة أن مستشعر الالتواء لا يمكن أن يعمل.اضغط على مفتاح "صفر" ، ستعرض النافذة "صفر" ، ثم يومض مؤشر "صفر" ؛إذا كان المستخدم لا يريد

تابع ، فقط اضغط على مفتاح "الذروة" للخروج.عندما يتم إيقاف تشغيل المؤشر "ZERO" ، فهذا يعني أن الجهاز ينهي عملية التصفير ويعود إلى الوضع الطبيعي.



5.5الحد الأعلى

اضغط على مفتاح "SET" ، ستظهر النافذة "SET" ؛إذا كان المستخدم لا يريد متابعة إعادة التعيين ، فاضغط على مفتاح "ذروة" للخروج.بمساعدة مفاتيح "＞" و "" و "" و "·" لتعيين الحد الأعلى ، اضغط مرة أخرى على مفتاح "تعيين" للحفظ والخروج.إذا كان المستخدم لا يريد حفظ القيمة ، فما عليك سوى الضغط على مفتاح "الذروة" للخروج من الوضع المحدد.



5.6معايرة

تمت معايرة الجهاز قبل البيع.لا يحتاج المستخدمون إلى إعادة معايرته.ولكن هناك انحراف بعد فترة طويلة من عدم الاستخدام مما سيؤثر على الدقة.في ذلك الوقت ، يحتاج الجهاز إلى بعض الأجهزة الخاصة لإعادة المعايرة.

قم بتطبيق عزم دوران معين على مستشعر عزم الدوران (الاتجاه الأمامي أو الاتجاه العكسي) ، في وضع الاختبار العادي ، اضغط 5 مرات على "."مفتاح ، ثم اضغط على مفتاح "SET" ، ستعرض النافذة "CAL.R" عندما يقوم المستخدم بتطبيق التواء أمامي على مستشعر عزم الدوران ؛في ذلك الوقت ، إذا كان المستخدم لا يريد إعادة المعايرة ، فما عليك سوى الضغط على مفتاح "الذروة" للخروج.إذا أراد المستخدم إجراء المعايرة ، فما عليك سوى الضغط على مفتاح "تعيين" ، وسوف يكون الجهاز في وضع المعايرة الأمامية ، وفي ذلك الوقت ، تعرض النافذة قيمة المعايرة لآخر مرة.إذا كانت القيمة هي اختلاف ، فما عليك سوى إعادة تعيين القيمة القياسية بمساعدة

مفاتيح "＞" ، "∧" ، "∨" ، "·".اضغط مرة أخرى على مفتاح "CAL" ، سيعرض الجهاز معامل المعايرة ، ثم يمكنك إعادة تعيين معامل المعايرة بمساعدة مفاتيح "" ، "∧" ، "∨" ، "·" ، أو فقط اضغط على مفتاح "CAL" ، ثم أدخل القيمة القياسية والمعامل القياسي.إذا كان المستخدم لا يريد حفظ البيانات ، فقط اضغط على مفتاح "الذروة" للخروج.المعايرة العكسية هي نفسها المعايرة الأمامية.

في حالة فقد المعامل ، ما عليك سوى إدخال معامل المعايرة أدناه للجهاز.



تنويه

1. يحظر استخدام الحمل الزائد ، وإلا سيقلل من الممتلكات.

2. يحظر فوز وتحطم أثناء تثبيت الحمل والمشبك.

3. يحظر النفط وصمة عار والمياه والمواد الكيميائية الأخرى.

4. سخن لمدة 5 دقائق قبل الاختبار.
