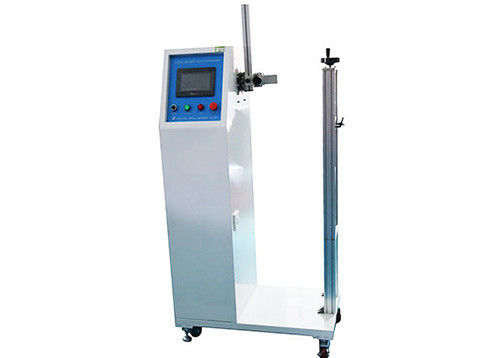

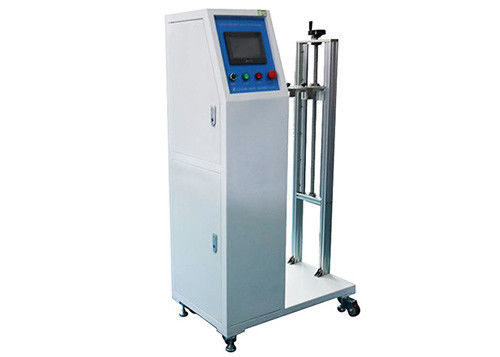

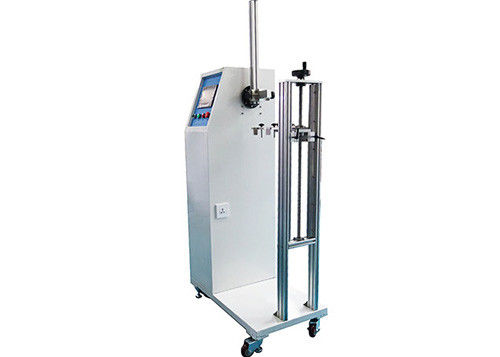

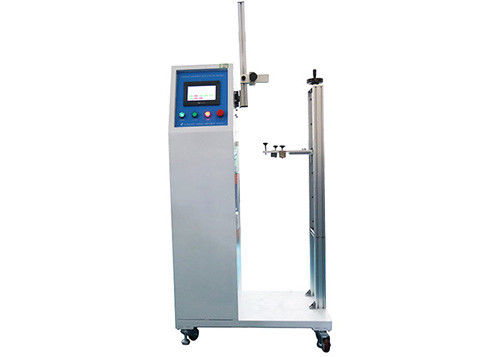

IEC 60598 البند 4.14.3 مصباح اختبار بقيادة محرك سيرفو

تغيير مظهر جهاز ضبط معدات اختبار ضوء الفوانيس IEC60598

معلومة:

تم تصميم معدات الاختبار وتصنيعها وفقًا لـ 4.14.3 من IEC 60598-1 ، وتستخدم بشكل أساسي في التواء أجهزة ضبط المصابيح ، واختبار الانحناء لمصابيح الطاولة ذات الإمالة والوضع القابل للتعديل ، ومصابيح الأرضية والمصابيح المخصصة للمحترفين استخدام (مثل مصابيح الراسمة).

جهاز الاختبار مزود بتقنية التحكم الرقمي وآلية القيادة.

يمكن ضبط الزوايا العكسية والانحناء ، وتمديد السكتة الدماغية ، وزاوية الدوران ، وسرعة الاختبار ودورة الاختبار.

مع اكتمال الاختبار ، اختبر وظيفة إنذار الأعطال.سهل الاستخدام والتشغيل.

المعلمات:

المعايير الفنية:

1. يمكن ضبط معدل الاختبار ، بحيث يتراوح من 0.1 إلى 10 مرات / دقيقة.

2. يمكن ضبط زاوية الانحناء ، نطاق التأرجح للخطوط العمودية على كلا الجانبين 0-180 درجة.

3. إرتفاع مركز الدوران: 1200mm.

4. أقصى نصف قطر دوران للبندول: R500mm.

5. أقصى شوط لتمديد العمل: 0-650mm.

6. زاوية الدوران: 0-360 درجة.

7. يمكن ضبط دورات الاختبار ، يتراوح عدد الدورات من 1-999999.

8. يمكن للتجهيزات أن تلبي مجموعة متنوعة من العينات ضمن النطاق القياسي لاحتياجات الاختبار.

9. محرك القيادة: محرك سيرفو.

10. المراقب المالي: Mitsubishi PLC.

11. HMI: واجهة شاشة تعمل باللمس.

12. واجهة إنجليزية كاملة موجهة ، سهلة التشغيل.

13. الحمل: مع المحطات ، متصلة خارجيًا بالحمل (الحمل اختياري ، التكلفة إضافية).

الوصف القياسي:

4.14.3 متطلبات ضبط الأجهزة موضحة أدناه.

أ) يجب أن تكون أجهزة الضبط ووسائل الضبط ، على سبيل المثال الوصلات وأجهزة الرفع ودعامات الضبط أو الأنابيب التلسكوبية ، مبنية بحيث لا يتم ضغط الأسلاك أو الكابلات أو تثبيتها أو تلفها أو لفها على طول المحور الطولي بأكثر من 360 درجة أثناء التشغيل .

ملحوظة: إذا كان المصباح يحتوي على أكثر من وصلة واحدة ، فإن حد 360 درجة ينطبق على كل مفصل إذا لم تكن قريبة جدًا من بعضها.يجب الحكم على كل قضية بناءً على مزاياها الخاصة.

يتم التحقق من االمتثال عن طريق االختبار التالي:

يجب تشغيل جهاز الضبط المجهز بالكابل أو السلك المناسب وفقًا للجدول 4.5.دورة التشغيل عبارة عن حركة من أحد طرفي النطاق إلى الطرف الآخر والعودة إلى وضع البداية.يجب ألا يتسبب معدل الحركة في تسخين الجهاز بشكل ملحوظ ويجب ألا يتجاوز 600 دورة في الساعة.

بالنسبة لأنظمة الاتصال الكهروميكانيكية ، يتم إجراء هذا الاختبار في وقت واحد مع اختبار التوصيل الكهربائي 4.11.6.

يتم التحقق من امتثال التفتيش.

بعد الاختبار ، لن يتم كسر أكثر من 50٪ من الجدائل في الموصل ولن يكون هناك أي ضرر خطير لعزل السلك المرن ، إن وجد.السلك أو الكابل

يجب أن يخضع لمقاومة العزل والجهد العالي المحددة في القسم 10 ويلبيها.

يتم اختبار الوصلات الكروية وما شابه ذلك ، حيث يمكن ضبط وسيلة التثبيت ، مع تثبيت الوصلات برفق فقط لتجنب الاحتكاك المفرط.إذا لزم الأمر ، يتم إعادة ضبط مناطق التثبيت أثناء الاختبار.

لضبط الأجهزة التي تتكون من أنبوب مرن ، يكون نطاق الضبط لهذا الاختبار عادةً 135 درجة في كلا الاتجاهين من الوضع الرأسي.ومع ذلك ، حيث لا يمكن إجراء هذا الضبط دون استخدام قوة غير معقولة ، يتم ثني الأنبوب المرن فقط في المواضع التي سيبقى فيها من تلقاء نفسه.

ب) يجب أن تسمح وحدات الإنارة المزودة بوسيلة تعديل ليتم تركيبها في متناول أيدي الأسلحة بتشغيل وظيفتها المقصودة دون الإضرار باستقرار المصباح أو التسبب في تشوه أي جزء من البناء ، ولا تسبب إصابة بسبب درجات الحرارة الأعلى من تلك المحددة في الجدول 12.1.

يتم التحقق من الامتثال عن طريق التلاعب أو التعامل مع المصباح ، عن طريق الضبط كما هو متوقع لتمثيل الاستخدام العادي وقياس درجات الحرارة أثناء اختبار 12.4.

ج) بالنسبة للمصابيح المزمع تركيبها في متناول اليد ، يجب أن تتوافق المساحة المحيطة بأي وسيلة ضبط ، باستثناء فتحة شعاع الضوء ، حتى 5 سم من وسيلة الضبط في أي اتجاه ، مع حدود درجة الحرارة لوسائل

التعديل ، على النحو المحدد في الجدول 12.1.تنطبق نفس حدود درجة الحرارة أيضًا على أي وسيلة ضبط تضاء بعد وضع فتحة شعاع ضوء المصباح.

يتم التحقق من المطابقة عن طريق وضع فتحة شعاع ضوء الإنارة وقياس درجات الحرارة أثناء اختبار 12.4.

اختبار على ضبط الأجهزة:
