IEC60884 جهاز اختبار مقاومة عزم دوران الغدة المشدود

جهاز اختبار مقاومة عزم الدوران للغدة المثبَّت IEC60884 البند 24.6

المعلمات:

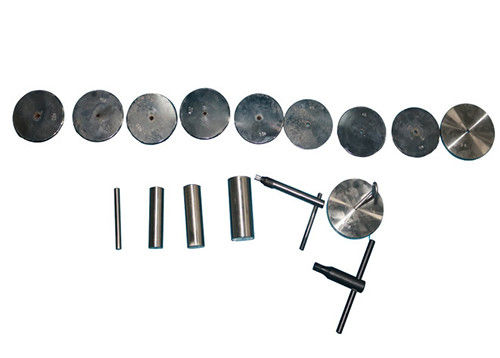

1. قضيب معدني أسطواني: Ф5، Ф7، Ф9، Ф10، Ф12، Ф14، Ф16، Ф18، Ф20، Ф22، Ф25، Ф30، Ф32، 40mm، واحد لكل منهما، 14 جهاز كمبيوتر في الكل
2. الأوزان: 20N ، 40N ، 50N ، 60N الوزن بخطاف ، واحد لكل منهما ؛10N ، وزن 20N مع ثقب ، واحد لكل منهما.يمكن أن تفي بمتطلبات الاختبار لمعظم الغدد المشدودة.
3. قطر القرص: 250 مم (قرص 500 مم للخيار ، بأوزان أقل)

المعيار: IEC 60884-1 2013 بند 24.6 ، IEC 60598-1 بند 4.12.5

التطبيق: يستخدم هذا الجهاز لاختبار قوة مقاومة عزم الدوران للغدة اللولبية للمصابيح والأجهزة المماثلة.

عينة الاختبار: غدة مشدودة للمصابيح والأجهزة المماثلة.

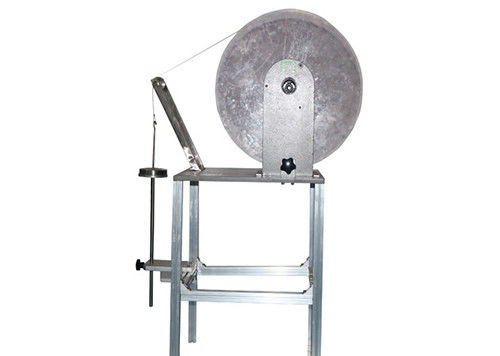

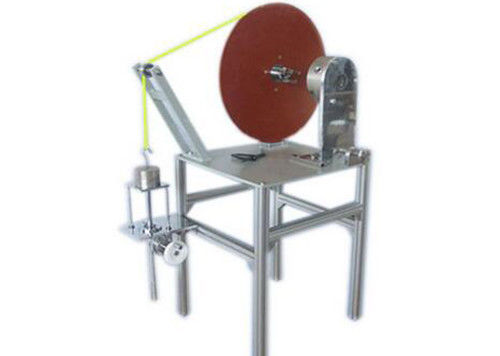

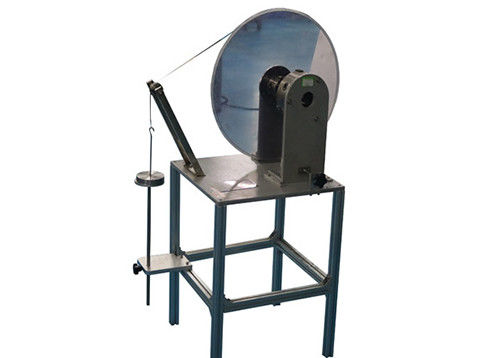

الميزة: دعم من النوع الأرضي ، آلية رفع الأثقال تعمل على تشغيل القرص الدوار لتحقيق اختبار عزم الدوران.

الشرط القياسي:

يتم تزويد الغدد الملولبة بقضيب معدني أسطواني بقطر ، بالمليمترات ، يساوي أقرب رقم صحيح أسفل القطر الداخلي ، بالمليمترات ، للتعبئة.

ثم يتم شد الغدد بواسطة مفتاح ربط مناسب ، ويتم تطبيق عزم الدوران الموضح في الجدول 22 لمدة دقيقة واحدة.

الجدول 22 - قيم اختبار عزم الدوران للغدد

بعد الاختبار ، يجب ألا تُظهر الغدد ومرفقات العينات أي ضرر بالمعنى المقصود في هذه المواصفة القياسية.
