تفاصيل المنتج:
شروط الدفع والشحن:
|
| الاستخدام: | آلة اختبار التأثير | اسم المنتج: | آلة اختبار التأثير / آلة اختبار تأثير السقوط / اختبار السقوط |
|---|---|---|---|
| تأثير الطاقة: | 2J ، 5J ، 10J ، 20J ، 50J | وظيفة: | اختبار التأثير |
| IK07: | 2J | IK08: | 5J |
| IK09: | 10J | IK10: | 20J |
| تسليط الضوء: | جهاز اختبار التأثير CNAS 50J,جهاز اختبار التأثير CNAS 5J,عناصر ضرب CNAS IK |
||

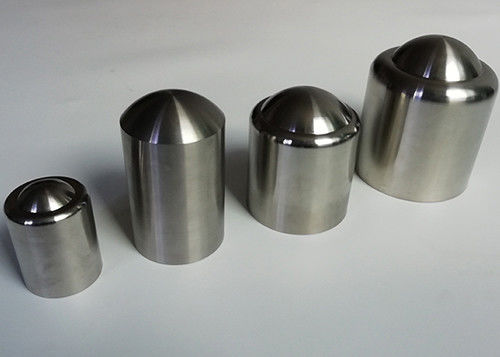

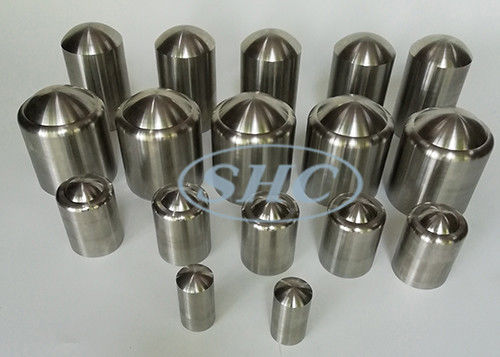

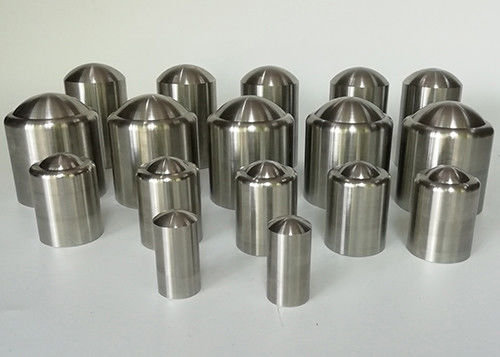

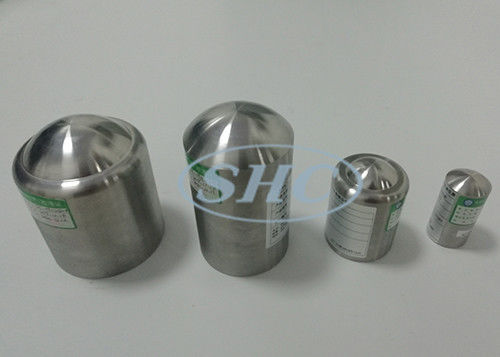

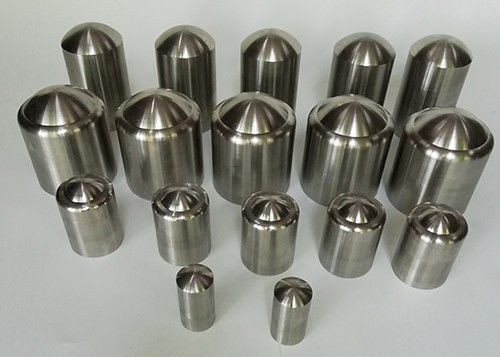

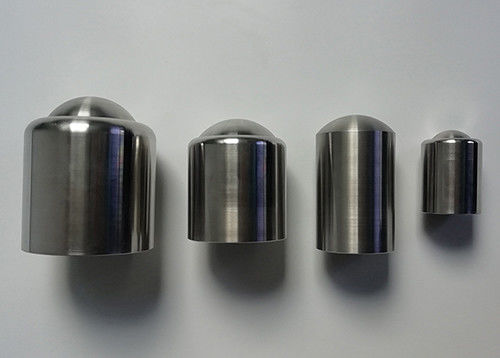

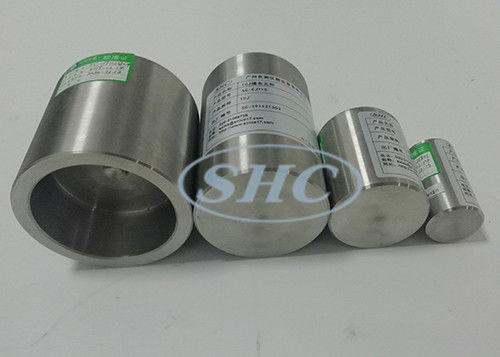

IK عناصر ضرب تأثير معدات اختبار السقوط جهاز اختبار
المعلمات
| نموذج | SC-IK01 |
| رقاص الساعة |
الطول: 1000 مم ؛القطر الخارجي: 9 مم ؛سمك جدار الأنابيب الفولاذية: 0.5 مم. تكوين الكتلة المكافئة مع عنصر التأثير |
| نقطة التأثير | لأعلى ولأسفل قابل للتعديل ، السكتة الدماغية 200-1200 مم ، يمكن تخصيص الارتفاع |
| عنصر التأثير | 2 ، 5 ، 10 ، 20J مطرقة صدمية |
| ارتفاع الإسقاط | عرض مقياس |
| وضع الإصدار | ميكانيكي |
| البعد | 950 * 550 * 2700 مم |
الخصائص المنسقة للعناصر الملفتة للنظر
| الطاقة / J |
≤1 ± 10٪ |
2 ± 5٪ |
5 ± 5٪ |
10 ± 5٪ |
20 ± 5٪ |
50 ± 5٪ |
| كتلة مكافئة ± 2٪ كجم | 0.25 (0.2) | 0.5 | 1.7 | 5 | 5 | 10 |
| مادة | مادة البولي أميد 1) | ستيل 2) | ||||
| ص / مم | 10 | 25 | 25 | 50 | 50 | 50 |
| د / مم | 18.5 (20) | 35 | 60 | 80 | 100 | 125 |
| f / مم | 6.2 (10) | 7 | 10 | 20 | 20 | 25 |
| ص / مم | - | - | 6 | - | 10 | 17 |
| لتر / مم | لضبطها لتتناسب مع الكتلة المكافئة ، انظر الملحق أ. | |||||
|
1) 85≤HRR≤100 ، صلابة روكويل وفقًا لمعيار ISO2039-2. 2) Fe490-2 ، وفقًا لـ ISO1052 ؛صلابة روكويل حسب ISO6508. |
||||||
| ملاحظة - القيم الموضحة بين قوسين للكتلة المكافئة وقطر عناصر الضرب لقيمة الطاقة التي تساوي أو تقل عن 1 J هي تلك الموجودة في الاختبار الحالي Ef.القيم قيد الاختبار حاليًا على سبيل المثال تظهر أيضًا لهاتين المعلمتين.لغرض التنسيق ، سيتم حذف القيم الموجودة بين قوسين بعد خمس سنوات من نشر هذا المعيار. | ||||||
يؤكد
IEC60068-2-75 الاختبار البيئي - الجزء 2: الاختبارات - الاختبار Eh: اختبارات المطرقة ، IEC60068-2-63 ، IEC62262 درجات الحماية التي توفرها حاويات المعدات الكهربائية ضد الصدمات الميكانيكية الخارجية (رمز IK) ، IEC60439-5 الجهد المنخفض مجموعات المفاتيح الكهربائية وأجهزة التحكم - الجزء 5: المتطلبات الخاصة لتجميعات توزيع الطاقة في الشبكات العامة
ميزة
المعدات التي تستخدم هيكل السيارة ، يمكن تحريكها يسارًا ويمينًا ، للأمام والخلف ، ويمكن تعديل ارتفاع نقطة التأثير العلوية والسفلية ، وزاوية التأثير 0-90 درجة قابلة للتعديل.الجهاز عبارة عن جهاز تأثير بندول منخفض الطاقة لـ 2J وما فوق.
طلب
هذا الجهاز مناسب لاختبار قوة التأثير الميكانيكي للخزانات الكهربائية والألواح المعدنية الأخرى ، وغطاء خزانة قياس الطاقة الكهربائية غير المعدنية ، ولوحة مفاتيح كابل المحطة الفرعية وصندوق توصيل الكابلات
عينة الاختبار
غلاف خزانة قياس الطاقة الكهربائية ولوحة مفاتيح كابل المحطة الفرعية وصندوق توصيل الكابلات والمعدات المماثلة
تأثير الطاقة والكتلة المكافئة وجدول ارتفاع الهبوط
| الطاقة / J | 2 | 5 | 10 | 20 | 50 |
| كتلة مكافئة / كجم | 0.5 | 1.7 | 5 | 5 | 10 |
| ارتفاع السقوط ± 1٪ مم | 400 | 300 | 200 | 400 | 500 |
|
ملاحظات: 1. انظر الملاحظة في IEC 60068-2-75 3.2.2 1. في هذا الجزء ، تُحسب الطاقة (J) بأخذ التسارع القياسي الناتج عن جاذبية الأرض (g) ، مقربًا إلى أقرب عدد صحيح ، وهو 10m / s². |
|||||
