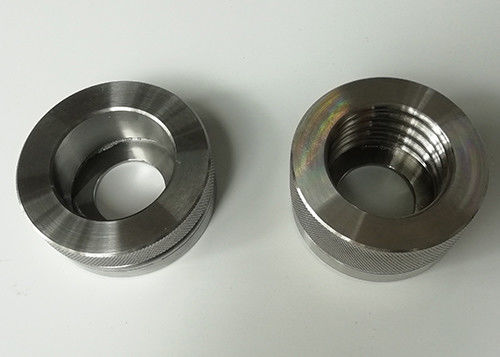

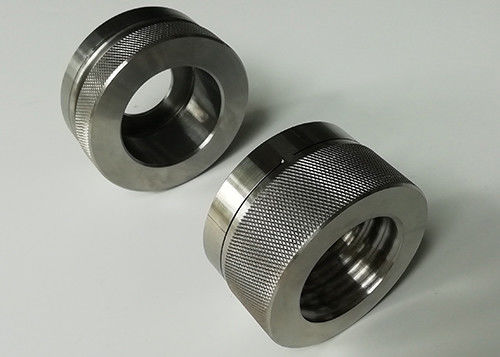

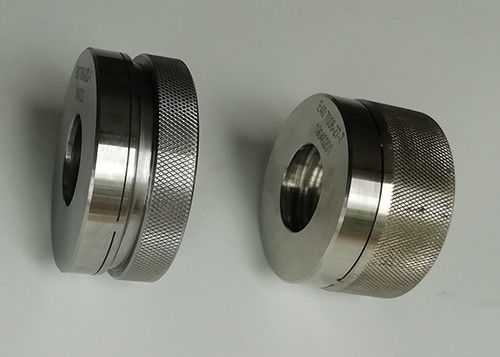

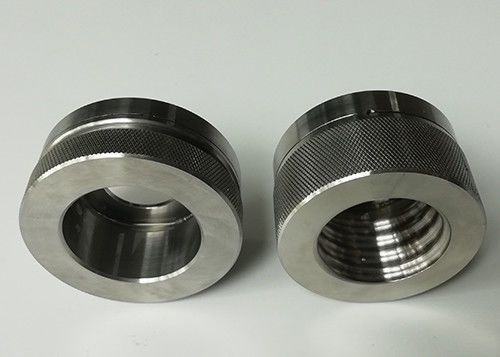

E40 Go Gauge و No Go Gauge Lamp Cap Gauge

مقياس غطاء المصباح E40 ، مقاييس IEC60061-3 ، مقياس عدم الذهاب ، مقياس عدم الانطلاق

E40 Cap Gauge IEC60061-3 على المصابيح النهائية E مقياس اللولب

قائمة قياس غطاء المصباح E40:

الغرض والاختبار:

(1) 7006-27-7

مقياس "GO" لأغطية المصباح النهائي

غرض:

للتحقق من الحد الأقصى لأبعاد الخيط اللولبي والأبعاد T1 بحد أدنى من أغطية E40 على المصابيح النهائية

اختبارات:

عندما يكون غطاء المصباح النهائي مشدودًا في المقياس بقدر ما سيصل ، يجب أن يكون التلامس المركزي مستويًا مع السطح X أو يتخطاه.

(2) 7006-28D-1

مقياس "لا تذهب" لأغطية المصابيح النهائية

غرض:

للتحقق من الحد الأدنى للقطر الخارجي (الرئيسي) للخيط اللولبي ، البعد d ، لأغطية E40 على المصابيح النهائية

اختبارات:

أ) عندما يتم وضع المقياس فوق خيط الغطاء على المصباح النهائي ، مع وضع الغطاء في الأعلى ، يجب ألا يبرز جهة الاتصال المركزية خارج السطح X

ب) يجب استخدام وزن المقياس نفسه فقط في الاختبار.

(3) 7006-52-1

مقياس للمصابيح النهائية المزودة بأغطية E40 لاختبار الاتصال

غرض:

للتحقق من أبعاد المصباح لصنع contac في حوامل IEC

اختبارات:

يُفترض أن يكون شكل المصباح فيما يتعلق بالتناسب في حامل اللمبة صحيحًا ، إذا كان من الممكن دفع المصباح إلى المقياس حتى تصل الطائرة W إلى المستوى V أو المشاريع التي تتجاوزها.

(4) 7006-53-1

مقياس للمصابيح النهائية المزودة بأغطية E40 لاختبار الحماية من الاتصال العرضي

غرض:

للتحقق من الحماية ضد الاتصال العرضي

اختبارات:

يُفترض أن يكون شكل المصباح فيما يتعلق بالحماية من التلامس العرضي صحيحًا إذا تم دفع عينة الاختبار إلى أقصى حد ممكن في المقياس ، فإن الخطة W لا تبرز خارج الخطة الخامسة

يؤكد:

IEC60061-3
