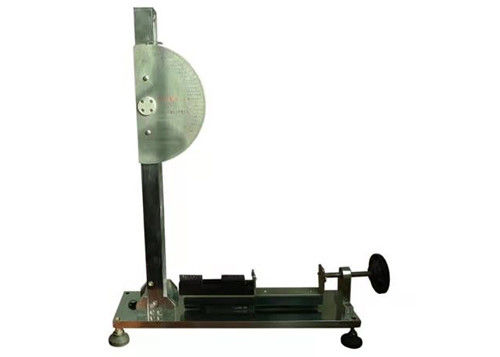

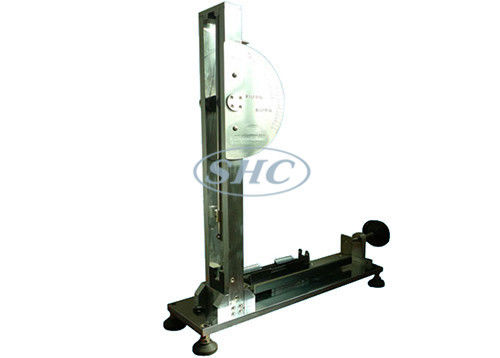

| اسم المنتج: | آلة اختبار تأثير جهاز المعايرة لمطرقة الربيع | وظيفة: | جهاز المعايرة |
|---|---|---|---|
| صحة: | 0.01J | مدى القياس الأقصى: | 0-2J |
| تأثير الطاقة: | Max. الأعلى. 2J 2J | الوزن: | غطاء وزن النحاس (2J) |
| توجيه قطر الأخدود: | 51 مم | مرجع: | IEC 60068-2-75 الشكل B1 |
| تسليط الضوء: | جهاز اختبار التأثير 2J,جهاز اختبار التأثير 0.01J,معدات اختبار المعايرة IEC 60068-2-75 |
||

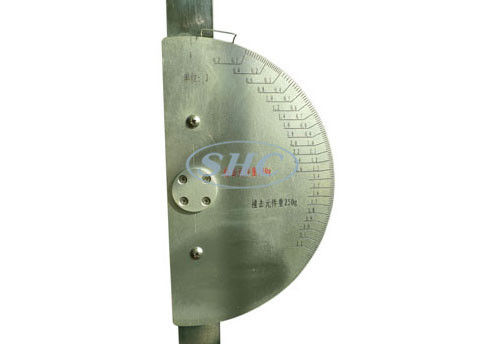

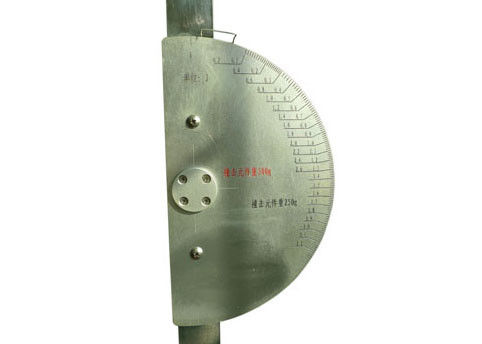

آلة اختبار تأثير جهاز المعايرة لمطرقة الربيع
المعايير الفنية:
| دقة | 0.01J |
| مدى القياس الأقصى | 0-2J |
| تأثير الطاقة | الأعلى.2J |
| الوزن | غطاء وزن النحاس (2J) |
| توجيه قطر الأخدود | 51 ملم |
| رقاص الساعة | صلب |
| قطر البندول | 20 ملم |
| طول البندول | 635 ملم ± 2.5 ملم |
| البندول ح | 120 ملم ± 2 ملم |
| البندول د | 20 مم ± 0،5 مم |
| البندول دبليو | 4 مم ± 0،01 مم |
| فقدان الطاقة في البندول | <0.002J |
| الافراج عن الجهاز | مكيفميكانيكي |
| مسافة الزناد | > 30 ملم |
| المرجعي | IEC 60068-2-75 الشكل B1 |
يؤكد:
IEC60068-2-75

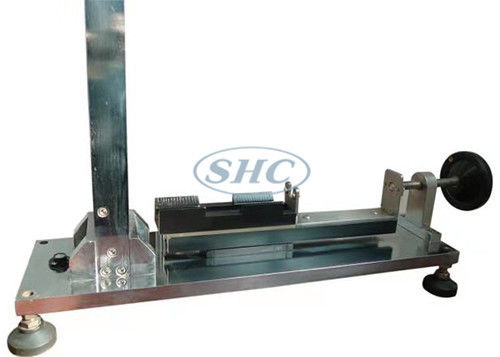

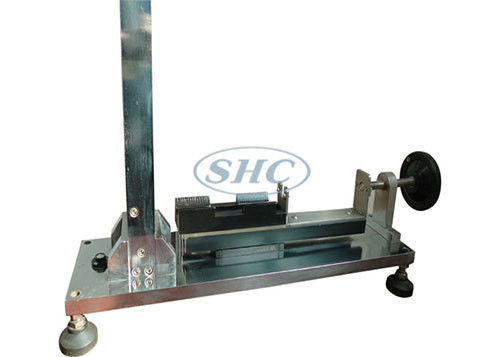

تفاصيل المنتج:
وفقًا للمتطلبات الموضحة في IEC60068-2-75 ، يتم استخدام جهاز المعايرة هذا لاختبار طاقة تأثير المطرقة الزنبركية.
إنها المعدات الخاصة للمختبر.
نظرًا لصعوبة القياس المباشر للطاقة المعروضة للمطرقة الزنبركية المُعايرة ، فإن مبدأ المعايرة لهذا الجهاز يكون عن طريق مقارنة الطاقة التي يتم حسابها بواسطة كتلة البندول وارتفاع السقوط.
أعلى قدرة دقة لهذا الجهاز هي 0.01J.تم تحسين آلية التحرير في التصميم ، ويمكن أن تقلل إلى أقصى حد من تأثير الاهتزاز على الاختبار عندما يكون عقد إيجار المطرقة الزنبركية وقضيب البندول ومحمل الطيران من الفولاذ المستورد عالي الجودة ، وذلك لتحسين دقة واستقرار الجهاز .
أعلى قدرة دقة لهذا الجهاز هي 0.01J.تم تحسين آلية التحرير في التصميم ، ويمكن أن تقلل إلى أقصى حد من تأثير الاهتزاز على الاختبار عندما يكون عقد إيجار المطرقة الزنبركية وقضيب البندول ومحمل الطيران من الفولاذ المستورد عالي الجودة ، وذلك لتحسين دقة واستقرار الجهاز .
إجراءات معايرة المطارق الزنبركية:
ب 1 - مبدأ المعايرة
مبدأ إجراء المعايرة هذا هو مقارنة الطاقة التي توفرها المطرقة الزنبركية ، والتي يصعب قياسها مباشرة ، مع طاقة البندول ، محسوبة من كتلتها وارتفاع السقوط.
ب / 2 بناء جهاز المعايرة

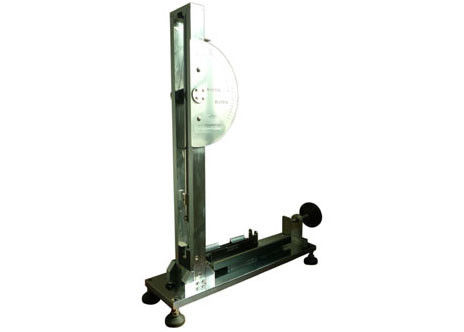

يظهر جهاز المعايرة المُجمَّع في الشكل ب -1.بصرف النظر عن الإطار ، الأجزاء الرئيسية عبارة عن محمل "a" ، ومؤشر سحب "b" ، وبندول "c" ، وقاعدة تحرير "d" وجهاز تحرير "e".
الجزء الرئيسي من جهاز المعايرة هو البندول "ج" الموضح في الشكل ب -2.إلى الطرف السفلي من هذا البندول ، تم تثبيت زنبرك فولاذي مع التفاصيل الموضحة في الشكل ب -3.الزنبرك مصنوع من الفولاذ الزنبركي ، ولا يحتاج إلى معالجة خاصة ، ومثبت بقوة في البندول "ج".
يوضح الشكل ب -4 بعض الأجزاء على نطاق واسع
وتجدر الإشارة إلى أن هذا الزنبرك مصمم لمعايرة المطارق الزنبركية ذات الخصائص المحددة في الجدول 1 لقيم الطاقة التي تساوي أو تقل عن 1 ي. يجب أن يكون جهاز المعايرة من تصميم مختلف.
من أجل الحصول على خصائص احتكاك مناسبة للمؤشر ، يتم وضع قطعة من القماش السميك المنسوج بين الأسطح المعدنية للمحمل ، ويتم ثني أسلاك البيانو بطريقة يتم فيها ممارسة قوة صغيرة على القماش.
نظرًا لإزالة جهاز التحرير أثناء معايرة جهاز المعايرة ، يتم تثبيت جهاز التحرير على قاعدة التحرير بواسطة براغي.
ب / ٣ طريقة معايرة جهاز المعايرة
تتم معايرة جهاز المعايرة باستخدام عنصر ضرب معايرة "g" مأخوذ من مطرقة زنبركية ، كما هو موضح في الشكل B.5.قبل المعايرة ، تتم إزالة جهاز التحرير من جهاز المعايرة.
يتم تعليق عنصر ضرب المعايرة بواسطة أربعة خيوط كتانية "h" من نقاط التعليق الموضوعة في مستوى أفقي ، 2000 مم فوق نقطة التلامس بين البندول وعنصر ضرب المعايرة عندما يكون الأخير في وضع السكون.يُسمح لعنصر ضرب المعايرة بالتأرجح ضد البندول ونقطة التلامس في ظل الظروف الديناميكية ، يجب ألا تكون النقطة "k" أكثر من 1 مم تحت نقطة التلامس في وضع الراحة.يتم بعد ذلك رفع نقاط التعليق على مسافة تساوي الفرق بين نقطتي الاتصال.
