المصابيح النهائية ثنائية الغطاء IEC60061-3 مقياس غطاء المصباح

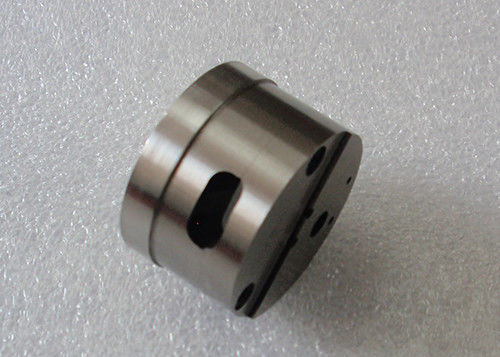

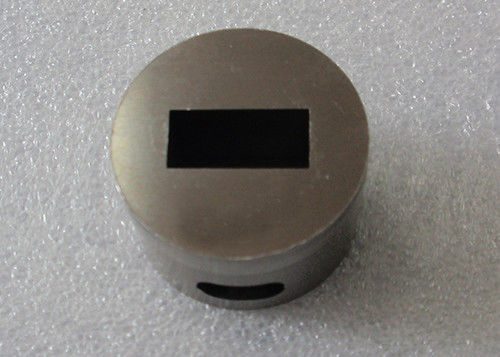

مقياس للغطاء ثنائي السنون G5.3 على المصابيح النهائية 7006-73-1

7006-73-1

مقياس للغطاء ثنائي السنون G5.3 على المصابيح النهائية 7006-73-1

غرض:

للتحقق من الغطاء G5.3 الموضح في الورقة 7004-73 في النواحي التالية:
- الإزاحة المدمجة وقطر المسامير (الأبعاد D و E) فيما يتعلق بـ
أقصى قسم أفقي (أبعاد A كحد أقصى و B كحد أقصى) للغطاء ؛
- الحد الأدنى لارتفاع الغلاف (البعد C دقيقة) ؛
- قطر المسامير الفردية (البعد E) ؛
- طول المسامير (البعد F).

اختبارات:

- يجب أن يكون من الممكن إدخال الغطاء في المقياس مع دخول المسامير في السطح Z حتى
الأرجل الداعمة للقذيفة على اتصال بالسطح Z.
في هذا الموضع ، يجب أن تكون نهايات المسامير مستوية مع السطح X أو تظهر خلفه ولكن يجب أن تكون
لا تسقط ما وراء السطح W.
بالإضافة إلى ذلك ، يجب أن تكون الحافة العلوية للوعاء مستوية مع السطح Y أو تظهر خلفه.
- عند إجراء هذا الفحص ، يجب ألا تتجاوز القوة المستخدمة 5N.
- يجب أن يكون من الممكن إدخال المسامير الفردية للغطاء في الفتحة e2 حتى مستوى
القدم الداعمة تتطابق مع السطح W.
- لا يمكن إدخال المسامير الفردية في الفتحة e1.

يتوافق مع:

IEC60061-3 G5.3 7006-73-1

طلب:

تقدم Guangzhou Shice Equipment مجموعة واسعة من المقاييس لتلبية المعايير الأكثر شيوعًا

بما في ذلك تلك من IEC و EN و UL و GB و DIN و VDE وغيرها.تتطلب هذه المعايير

التحقق من الحجم والتعريف وما إلى ذلك. هذه المقاييس مصنوعة من الفولاذ المقاوم للصدأ

والصلب المناسب مع صلابة لا تقل عن 60 HRC وخشونة حسب

يتطلب المعيار.يتم تزويد كل مقياس بشهادة معايرة.
