تفاصيل المنتج:
شروط الدفع والشحن:
|
| اساسي: | BS1363-1: 2018 البند 9 ، الشكل 2 | قوة تطبيقية: | 230-240 نيوتن |
|---|---|---|---|
| كتلة ضغط اختبار المعادن: | زاوية R من 2.0 إلى 2.5 ، عرض 25.0 إلى 25.2 | كتلة الخشب الصلب: | وفقًا لـ BS1363.1-2018 في الشكل 2 ب |
| مواد: | ستانلس ستيل | تطبيق: | أسطح خارجية مرنة يسهل الوصول إليها ومنافذ التوصيل |
| ضمان: | 12 شهر | اختبار الجهد: | AC2000 ± 60 فولت / 50 هرتز |
| تسليط الضوء: | جهاز اختبار القوة الميكانيكية ITS,جهاز اختبار القوة الميكانيكية 240N,جهاز اختبار القوة الميكانيكية الشكل 2 BS1363 |
||

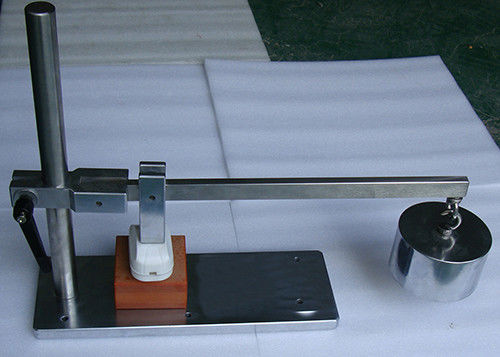

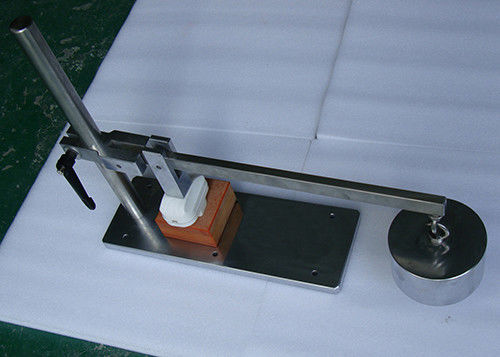

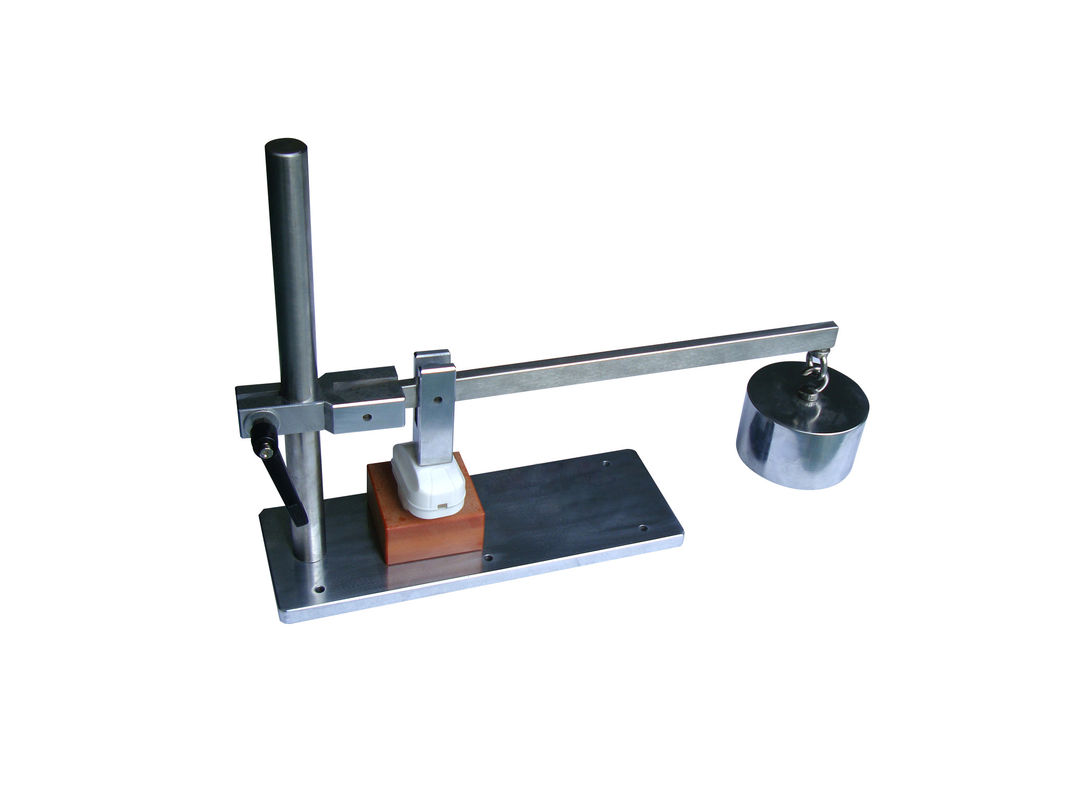

جهاز لاختبار القوة الميكانيكية على الأغطية المرنة الشكل 2 BS1363
المعايير الفنية:
| قوة تطبيقية | 230-240 شمالاً |
|
كتلة ضغط اختبار المعادن |
زاوية R من 2.0 إلى 2.5 ، عرض 25.0 إلى 25.2 |
| كتلة الخشب الصلب | وفقًا لـ BS1363.1-2018 في الشكل 2 ب |
مقدمة المنتج:
يتوافق الجهاز مع BS1363-1: 2018 الفقرة 9 ، الشكل 2.
يجب تصميم وبناء الأسطح الخارجية المرنة التي يمكن الوصول إليها لمنافذ المقابس بحيث لا يوجد خطر عند تجميعها وتوصيلها بأسلاك كما هو الحال في الاستخدام العادي ، نتيجة للضغط غير المبرر ، يمكن للأجزاء الحية اختراق الأسطح الخارجية التي يمكن الوصول إليها أو التخلص منها لتقليل الزحف والتراخيص إلى ما دون تلك الواردة في البند 8.
يجب أن يكون تصميم الجهاز بحيث يمكن تطبيق قوة ثابتة تبلغ 230-240 نيوتن على تلك الأماكن التي يوجد بها احتمال حدوث عطل ، ويتم تطبيق القوة من خلال كتلة ضغط اختبار المعدن.
يجب أن تخضع كل عينة للقوة في كل مكان يتم اختياره على التوالي.أثناء كل تطبيق للقوة ، يتم تطبيق جهد اختبار قدره 2000 فولت ± 60 فولت 50 هرتز من شكل موجة جيبية إلى حد كبير لمدة 60-65 ثانية بين جميع الأجزاء الحية المرتبطة معًا وكتلة ضغط الاختبار المعدني.
يجب ألا يحدث أي وميض أو انهيار أثناء الاختبار.اختبار مأخذ التوصيل
بعد الاختبار ، لن يكون من الممكن لمس الأجزاء الحية باختبار 11 من BS EN 61032: 1998 المطبق بقوة 28-30N.
لمزيد من التفاصيل ، يرجى الرجوع إلى المعيار ذي الصلة.
9 إمكانية الوصول إلى الأجزاء الحية
9.1 لا يمكن الوصول إلى الأجزاء الحية من القوابس عندما تكون القوابس موصلة بأسلاك كما هو الحال في الاستخدام العادي وبالكامل
الانخراط في مأخذ التوصيل المقابل.
9.1.1 يجب التحقق من الامتثال من خلال تطبيق مسبار الاختبار 12 من BS EN 61032: 1998 المطبق مع أ
قوة N مع سدادات قابلة لإعادة التثبيت مزودة بسلك مرن ثنائي النواة كما هو موضح في الجدول 24 من المواصفة BS 6500: 2000
والمقابس غير القابلة لإعادة الاستخدام كما هو مزود.
9.2 يجب تصميم القوابس وتصنيعها بحيث تحمي المستخدم من الاتصال العرضي بالحي
أجزاء أثناء إدخال أو سحب المقابس.
9.2.1 يجب إثبات الامتثال من خلال تلبية متطلبات الأبعاد والقياس الخاصة بذلك
جزء من BS 1363.
9.3 تصمم الأغطية المرنة للقوابس وتصنع بحيث تكون عند تجميعها وتوصيلها بأسلاك كما هو الحال في
الاستخدام العادي ، لا يوجد خطر ، نتيجة للضغط غير المبرر ، يمكن أن تخترق الأجزاء الحية الغطاء أو
يتم التخلص منها لتقليل مسافات الزحف والتخليص إلى ما دون تلك الواردة في البند 8.
9.3.1 يجب التحقق من الامتثال من خلال الاختبار التالي (يتم عرض مثال على جهاز مناسب
في الشكل 2).
يجب أن يكون تصميم الجهاز بحيث يمكن تطبيق قوة ثابتة تبلغ 240 نيوتن على تلك الأماكن
في حالة وجود احتمال حدوث عطل ، يتم تطبيق القوة من خلال كتلة ضغط اختبار المعدن
هو مبين في الشكل 2.
يجب أن تخضع كل عينة للقوة في كل مكان يتم اختياره على التوالي.أثناء كل تطبيق للقوة ،
يتم تطبيق جهد اختبار قدره 2000 فولت ± 60 فولت 50 هرتز من شكل موجة جيبية إلى حد كبير من أجل s بين الكل
الأجزاء الحية المرتبطة ببعضها البعض وكتلة ضغط الاختبار المؤرضة.
يجب ألا يحدث أي وميض أو انهيار أثناء الاختبار.
بعد الاختبار ، لن يكون من الممكن لمس الأجزاء الحية باختبار 11 من BS EN 61032: 1998 المطبق مع أ
قوة N.
9.4 عندما يتم تزويد القابس بسلك مرن ، يجب أن يكون الطرف الحر لهذا التجميع
مغلفة في مادة عازلة.
ملاحظة لا ينطبق هذا على التركيبات الموردة إلى الشركات المصنعة للمعدات لإدراجها في أجهزتهم
9.4.1 يجب فحص الامتثال عن طريق التفتيش.
