تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم: | جهاز اختبار توازن عزم الدوران | اساسي: | IEC60884 ، VDE0620 ، IEC60598 ، IEC60065 الشكل 11 |
|---|---|---|---|
| وزن: | 2.5N * 1 ، 1N * 1 | قابس كهرباء: | قابس UL * 1 ، قابس أوروبي * 1 ، قابس لجميع الأغراض * 1 |
| المسافة من سطح التلامس ومحور السطح: | 8 مم | ذراع القوة: | 0-200 ملم |
| تسليط الضوء: | IEC60884 جهاز اختبار مقبس التوصيل,جهاز اختبار مقبس التوصيل 200 مم,جهاز اختبار توازن عزم الدوران |
||

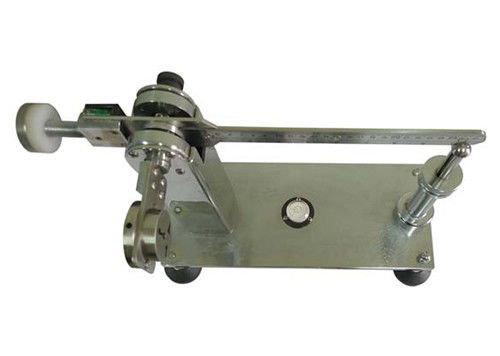

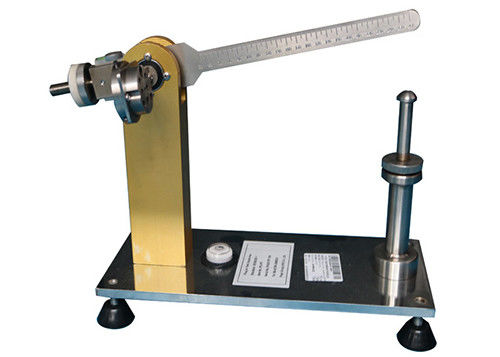

IEC60065 الشكل 11 جهاز اختبار توازن عزم الدوران بمخرج المقبس
المعايير الفنية:
| وزن | 2.5N * 1 ، 1N * 1 |
| سدادة | قابس UL * 1 ، قابس أوروبي * 1 ، قابس لجميع الأغراض * 1 |
| يتوافق مع المعيار | IEC60884 ، VDE0620 ، IEC60598 ، IEC60065 |
| ذراع القوة | 0-200 ملم |
| المسافة من سطح التلامس ومحور السطح | 8 ملم |
معلومات المنتج:
يتوافق جهاز اختبار عزم الدوران مع معيار IEC60065 الشكل 11.
يتم استخدامه للتحقق مما إذا كان الضغط الميكانيكي الذي يحدث عندما تكون معدات التوصيل المباشر مع دبوس التوصيل عادةً ما يتم إدخالها في المقبس في النطاق المطلوب.
يجب ألا يفرض الجهاز المزود بمسامير مخصصة لإدخالها في منافذ التوصيل الثابتة ضغطًا غير ضروري على منافذ التوصيل هذه.
يدور ذراع الموازنة لجهاز الاختبار حول محور أفقي عبر الخطوط المركزية لأنابيب التلامس لمخرج المقبس على مسافة 8 مم خلف واجهة التعشيق لمخرج المقبس.
مع عدم تعشيق الجهاز ، يكون ذراع الموازنة في حالة توازن ، ويكون وجه الاشتباك لمخرج المقبس في الوضع الرأسي.
بعد تشغيل الجهاز ، يتم تحديد عزم الدوران الذي سيتم تطبيقه على منفذ المقبس للحفاظ على واجهة الاشتباك في المستوى الرأسي من خلال موضع الوزن على ذراع الموازنة.
يجب ألا يتجاوز عزم الدوران 0.25 نيوتن متر.

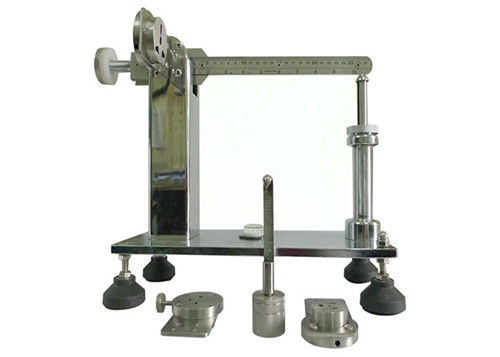

بنية
1- موازنة الوزن
2 - قياس الفقاعة
3 - فقاعة المستوى
4- قياس الوزن
5 - برغي تنظيم الارتفاع
6 - قضيب دعم
خطوات الاختبار
مسح ال 4- قياس الوزن، أضبط ال 1- موازنة الوزن الموقف ، والحفاظ على ذراع التوازن في الوضع الأفقي.واجعل ذراع التوازن يحافظ على مسافة حوالي 1 مم إلى6 - قضيب دعم.
قم بتثبيت عينة الاختبار على الجهاز ، وشد المسمار.الآن ذراع التوازن.
شنق 4- قياس الوزنعلى ذراع التوازن.اضبط موضع4- قياس الوزن، سجل الموضع الذي يجعل مستوى ذراع التوازن ، فقاعة هواء 2 - قياس الفقاعة في المركز ، ذراع التوازن يحافظ على مسافة 1 مللي متر 6 - قضيب دعم.قل الموضع الموجود عند 10.3 سم.
قياس عزم الدوران
(1) يتم تعليق الوزن المناسب على المقياس الأدنى.
(2) حرك الوزن ببطء حتى يصبح ذراع التوازن في حالة أفقية.
عزم الدوران للعينة المطبقة على المقبس: قيمة المقياس X الوزن
على سبيل المثال: عزم الدوران: 0.12mX2.5N = 0.3Nm
