| المعايير: | AS / NZS 3112 الشكل 2.8 | اسم: | تطبيق القوة لاختبار الانحناء دبوس |
|---|---|---|---|
| وظيفة: | لاختبار الانحناء الأسترالي والنيوزيلندي | المسافة التي انتقلت من نقطة التطبيق: | 7.5 ± 0.3 ملم |
| الأبعاد: | W * D * H = 350 مم * 250 مم * 140 مم | وزن: | حوالي 15 كجم |
| نقطة تطبيق القوة من وجه السدادة: | 14 ± 0.5 مم | يجب اختبار وقت الدبابيس: | 20 دورة كاملة |
| تسليط الضوء: | الشكل 2.8 اختبار مقبس التوصيل,جهاز اختبار مقبس التوصيل 15 كجم,جهاز اختبار الانحناء 15 كجم |
||

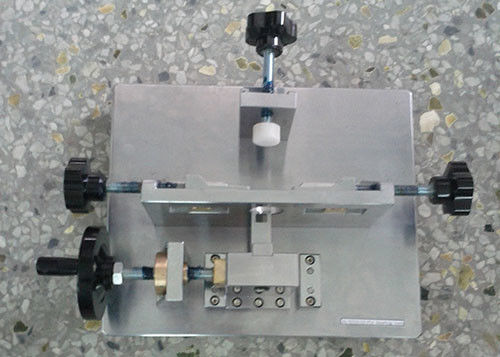

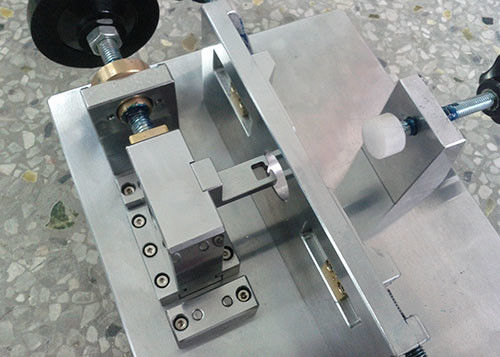

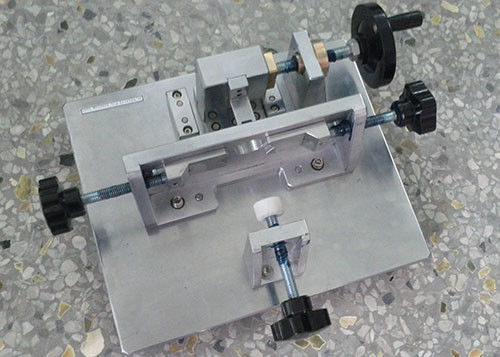

الشكل 2.8 تطبيق القوة لاختبار ثني الدبوس AS / NZS 3112
| الشكل 2.1 | أبعاد المقابس |
| الشكل 2.2 | جهاز لاختبار الثني |
| الشكل 2.3 | شكل دبوس |
| الشكل 2.4 | أبعاد العزل على المسامير الحية المعزولة |
| الشكل 2.5 | جهاز اختبار الضغط للعزل على مسامير السدادة المعزولة عند درجة حرارة عالية |
| الشكل 2.6 | جهاز اختبار التأثير للعزل على مسامير السدادة المعزولة عند درجة حرارة منخفضة |
| الشكل 2.7 | جهاز اختبار التآكل للعزل على سدادات الدبوس المعزولة |
| الشكل 2.8 | تطبيق القوة لاختبار الانحناء دبوس |
| الشكل 2.9 | تركيب القابس لاختبار ارتفاع درجة الحرارة |
| الشكل 2.10 | وحدة تثبيت دبوس لاختبار ارتفاع درجة الحرارة |
طلب
يجب أن تخضع جميع المسامير المسطحة للقوابس المصنفة حتى 15 أ لتشمل اختبار ثني المسامير.
يتم اختبار ثلاث عينات من المقابس التي لم تخضع لأي اختبارات سابقة على النحو التالي:
يتم اختبار دبابيس السدادات المجمعة عن طريق تثبيت السدادة في كتلة تثبيت صلبة وتطبيق قوة الانحناء ، كما هو موضح في الشكل 2.8 ، على الدبوس قيد الاختبار.
يجب أن تكون المسامير مستقيمة في بداية الاختبار.إذا كان هناك أي شك حول ثبات الدبوس ، فيجب فحصه بواسطة مقياس القابس المناسب في الملاحق A أو B أو F.

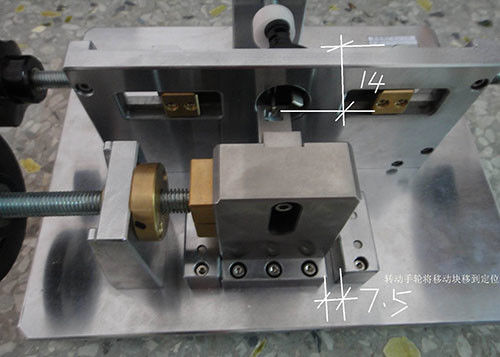

يجب أن تكون نقطة تطبيق القوة 14 ± 0.5 مم من وجه السدادة.
يجب أن يكون اتجاه القوة على طول خط موازٍ لوجه القابس.
يجب دفع المسامير النشطة والمحايدة نحو النقطه الوسطى للقابس ثم العودة إلى نقطة البداية.في قابس العينة الأول ، يجب دفع أي دبوس أرضي ولكن في اتجاه واحد فقط ثم دفعه مرة أخرى إلى نقطة البداية.على قابس العينة الثانية ، يجب دفع أي دبوس أرضي في الاتجاه المعاكس لذلك المستخدم لاختبار قابس العينة الأول.في سدادة العينة الثالثة ، يجب دفع أي دبابيس أرضية في الاتجاه الذي أعطى أقل نتيجة مفضلة أثناء اختبار أول مقابسين للعينة.
يجب أن تكون المسافة التي يتم إزالتها من نقطة التطبيق 7.5 ± 0.3 مم ، ثم يتم دفع الدبوس مرة أخرى إلى نقطة البداية.يتم تجاهل أي "رجوع".
يكون السفر من نقطة البداية إلى نقطة النهاية (7.5 مم) والعودة إلى نقطة البداية عبارة عن دورة واحدة (أي أن الدورة الواحدة عبارة عن حركتين منفصلتين).
يجب أن تكون سرعة الانحرافات بحد أقصى 50 مم / ثانية دون تأخير مقصود بين الحركات المتتالية في كل دورة.
يجب ألا تقل الفترة الفاصلة بين الدورات المتتالية عن 10 ثوانٍ.
يجب أن تكون مدة الدورة الواحدة 60 ثانية كحد أقصى.
يجب اختبار المسامير لمدة 20 دورة كاملة.
يتوافق مع
AS / NZS 3112: 2011 + A2: 2012 بند 2.13.7.2 الشكل 2.8
تحديد
أ. يجب أن تكون نقطة تطبيق القوة 14 ± 0.5 مم من وجه السدادة.
ب- المسافة المنقولة من نقطة التطبيق يجب أن تكون 7.5 ± 0.3 مم
الأبعاد: W * D * H = 350mm * 250mm * 140mm
الوزن: حوالي 15 كجم
معلومات الطلبية
جهاز اختبار لاختبار ثني المسمار AS / NZS 3112
