تفاصيل المنتج:
شروط الدفع والشحن:
|
| المعايير: | AS / NZS 3112 Cl2.13.9.1 | اسم: | تطبيق حركة المسامير |
|---|---|---|---|
| وظيفة: | لاختبار الدبابيس الاسترالية والنيوزيلندية | فرض: | 18 ± 1N |
| AS / NZS 3112 بند 3.6.3: | مقياس معدل من الملحق د (تغير القطر إلى 43.2 مم) | AS / NZS 3112 الشكل 3.6: | اختبار مقياس الضغط الجانبي الشكل 3.6 |
| AS / NZS 3112 البند 3.3.2: | مقياس دبوس الاختبار 3N 6.20 مم × 1.58 مم | AS / NZS 3112 البند 2.2.3: | شكل دبوس في الشكل 2.3 |
| تسليط الضوء: | جهاز اختبار حركة دبوس 18N,جهاز اختبار حركة الدبوس 18N,مقياس مقبس التوصيل TUV |
||

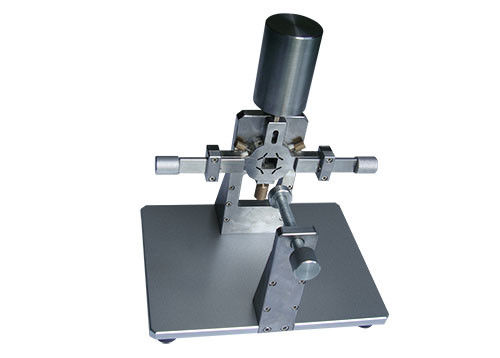

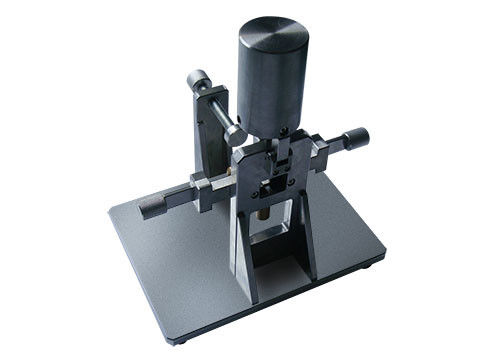

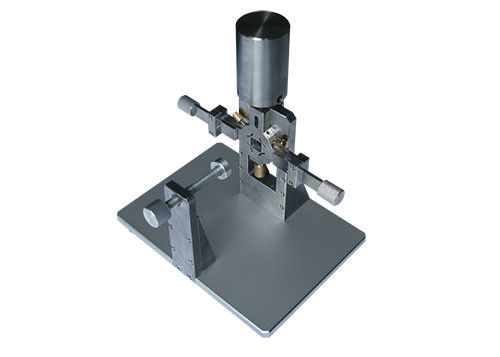

جهاز دبوس حركةاختبار AS / NZS 3112 قياس مقبس التوصيل
| اساسي | اسم المنتج |
| AS / NZS3112 الشكل A1 | تصنيف وأبعاد مقياس سدادات الجهد المنخفض الشكل A1 (10 أ ، 15 أ ، 20 أ) |
| AS / NZS3112 الشكل B1 | تصنيف وأبعاد مقياس سدادات الجهد المنخفض الشكل B1 |
| AS / NZS3112 الشكل C1 | أثناء الإدخال العادي لاختبار المكونات في الشكل C1 (10 أ ، 15 أ ، 20 أ) |
| AS / NZS3112 الشكل D1 | أثناء الإدخال العادي لاختبار المكونات في الشكل D1 (10 أ ، 15 أ ، 21 أ) |
| AS / NZS3112 الشكل E1 | اختبار التكسير الحالي / اختبار سدادة اختبار ارتفاع درجة الحرارة باستخدام دبابيس نحاسية في الشكل E1 |
| AS / NZS3112 الشكل F1 أ | تصنيف وأبعاد مقياس سدادات الجهد المنخفض الشكل F1 (أ) الملحق F |
| AS / NZS3112 الشكل F1 ب | تصنيف وأبعاد مقياس سدادات الجهد المنخفض الشكل F1 (ب) الملحق F |
| AS / NZS3112 الشكل G1 أ | أثناء الإدخال العادي لاختبار المكونات في الشكل G1 (أ) من الملحق ز |
| AS / NZS3112 الشكل G1 ب | أثناء اختبار الإدخال العادي ، قم بتوصيل المكونات في الشكل G1 (b) من الملحق G |
| AS / NZS 3112 الشكل 3.1 abc | عمق مقياس عدم الاتصال التلامسي في الشكل 3.1 abc |
| AS / NZS 3112 الشكل 3.1 abc الفقرة 3.3.4 | عمق مقياس التلامس التلامسي في الشكل 3.1 abc |
| AS / NZS 3112 الشكل 3.1 أ | مقياس التلامس في الشكل 3.1 أ (شفرة معدنية 1.58x6.2 مم ، طول 12.60 مم) |
| AS / NZS 3112 الشكل 3.1 ب | مقياس التلامس في الشكل 3.1 ب (شفرة معدنية 1.58x8.93 مم ، طول 12.60 مم) |
| AS / NZS 3112 الشكل 3.1 ج | مقياس التلامس في الشكل 3.1 ج (دبوس معدني: Ф4.7 مم ، طول 12.60 مم) |
| AS / NZS 3112 الشكل 3.6 | اختبار مقياس الضغط الجانبي الشكل 3.6 |
| AS / NZS 3112 الشكل 3.7 | اختبار مقياس الضغط الجانبي الشكل 3.7 |
| AS / NZS 3112 الشكل 2.1 a1 | اختبار القابس باستخدام دبابيس نحاسية في الشكل 2.1 (أ 1) 10 أ |
| AS / NZS 3112 الشكل 2.1 a1 | اختبار القابس باستخدام دبابيس نحاسية في الشكل 2.1 (أ 1) 15 أ |
| AS / NZS 3112 الشكل 2.1 a2 | اختبار المكونات مع دبابيس نحاسية في الشكل 2.1 (a2) |
| AS / NZS 3112 الشكل 2.1 ب | اختبار المكونات مع دبابيس نحاسية في الشكل 2.1 (ب) |
| AS / NZS 3112 الشكل 2.1 ج | اختبار المكونات مع دبابيس نحاسية في الشكل 2.1 (ج) |
| AS / NZS 3112 الشكل 2.1 d1 | اختبار المكونات مع دبابيس نحاسية في الشكل 2.1 (د 1) |
| AS / NZS 3112 الشكل 2.1 d2 | اختبار المكونات مع دبابيس نحاسية في الشكل 2.1 (د 2) |
| AS / NZS 3112 الشكل 2.1 و | اختبار المكونات مع دبابيس نحاسية في الشكل 2.1 (و) |
| AS / NZS 3112 الشكل 2.1 ز | اختبار المكونات مع دبابيس نحاسية في الشكل 2.1 (ز) |
| AS / NZS 3112 البند 3.3.2 | مقياس دبوس الاختبار 1.5N 6.20mm x 1.58mm |
| AS / NZS 3112 البند 3.3.2 | مقياس دبوس الاختبار 2N 6.20 مم × 1.58 مم |
| AS / NZS 3112 البند 3.3.2 | مقياس دبوس الاختبار 3N 6.20 مم × 1.58 مم |
| AS / NZS 3112 الشكل 2.1 | اختبار الرقصة |
| AS / NZS 3112 البند 2.13.8 | صندوق تركيب خشبي في الشكل 2.9 |
| AS / NZS 3112 البند 2.13.8 | وحدة تثبيت المسامير في الشكل 2.10 أ ، ب ، ج |
| AS / NZS 3112 بند 3.6.3 | المقياس المعدل للملحق د (تغير القطر إلى 43.2 مم) |
| AS / NZS 3112 البند 3.14.2 | حاوية معدنية H90mm x W60mm xD40mm مع فتحة تثبيت |
| AS / NZS 3112 البند 2.2.3 | شكل دبوس في الشكل 2.3 |
طلب
يجب اختبار السدادات لتحريك المسامير عن طريق تثبيت المسامير أو المسامير غير الخاضعة للاختبار في جامدة
تم وضع كتلة الإمساك على مسافة 5 ± 0.5 مم من وجه السدادة وتطبيق قوة 18 ± 1N إلى
الدبوس قيد الاختبار.يجب أن يكون تصميم الكتلة بحيث لا يكون الدبوس قيد الاختبار
تتلامس مع الكتلة أثناء الاختبار
باستثناء المقابس غير القابلة لإعادة التوصيل ، يجب إجراء الاختبار بدون سلك متصل بـ
، مع فك البراغي الطرفية بشكل كافٍ للسماح للموصل 1 مم 2
متصل.
يجب أن تكون معدات القابس والاختبار مسبقة التهيئة عند درجة حرارة 40 ± 1 درجة لمدة ساعة واحدة
بدون قوة الاختبار المطبقة.خلال الاختبار ، جميع أجزاء القابس ومعدات الاختبار
في درجة الحرارة هذه.
لجميع المقابس ، يجب أن تكون نقطة تطبيق القوة 140.5 مم من وجه
قم بتوصيل على طول المسامير ، ويجب أن يكون اتجاه القوة
(أ) في كلا الاتجاهين على طول الخط العمودي على مستوى الدبوس ، والمرور
من خلال مركز الدبوس.و
(ب) في ذلك المستوى في كلا الاتجاهين على طول خط بزوايا قائمة لتلك المحددة في
البند (أ)
على مدى 10 ثوانٍ ، يجب تطبيق القوة تدريجياً على كل من السنون بهذه الطريقة
المنصوص عليها في البنود (أ) و (ب) ، والمحافظة عليها عند قيمتها القصوى لمدة 10 ثوانٍ ، وبعد ذلك
صدر.يجب قياس انحراف المسامير على طول خط القوة بالنسبة إلى
وجه كتلة الإمساك الصلبة خلال الفترة التي يتم فيها تطبيق القوة.الحد الأقصى
يجب ألا يتجاوز الانحراف 2.0 مم.
بعد الاختبار على جميع دبابيس السدادة المطابقة للشكل 2.1 ، أي تشويه بعد 5 دقائق
يجب أن يكون إكمال الاختبار على الدبوس الأخير بحيث لا يمنع القابس من
يتم إدخالها في المقاييس القياسية المناسبة الموضحة في الملحق أ ، الملحق و
الملحق F بدون تطبيق forcc لا داعي له
بالنسبة للأنواع الأخرى من المقابس ، يجب أن يكون أي تشوه بعد 5 دقائق بحيث لا يمنع
إدخال القابس في مأخذ توصيل مناسب دون استخدام قوة لا داعي لها.
يتوافق مع
AS / NZS 3112: 2011 + A2: 2012 بند 2.13.9.1
تحديد
القوة: 18 ± 1N
معلومات الطلبية
جهاز اختبار لاختبار حركة دبوس AS / NZS 3112
