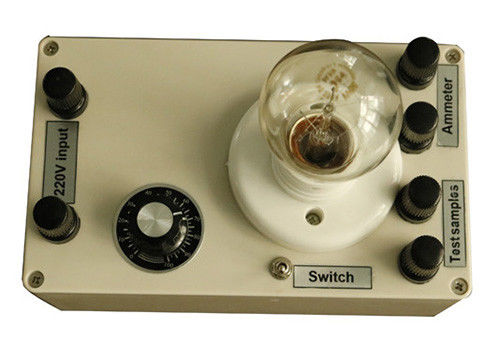

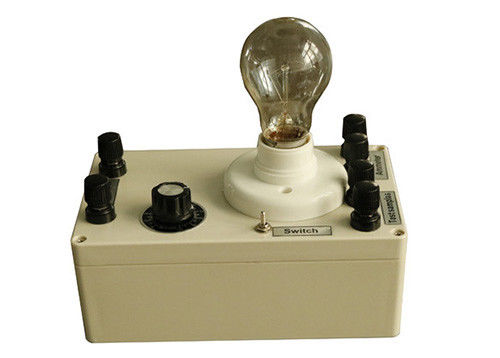

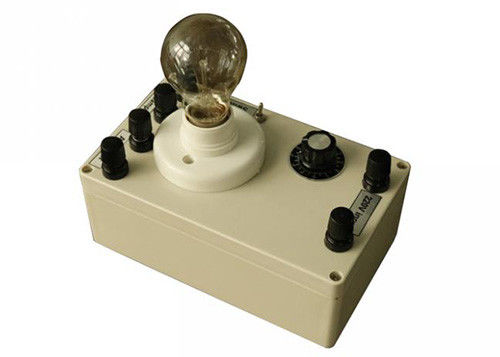

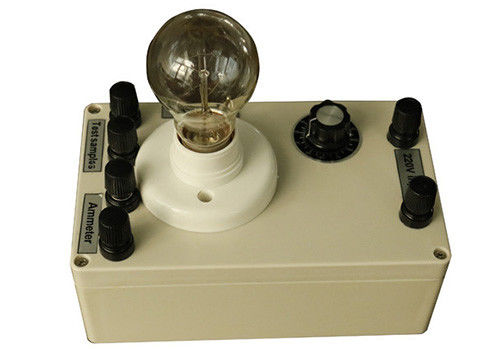

IEC62560 البند 15 الشكل 8 آلة فحص لمبة LED

اختبار الدائرة لاختبار المصباح غير القابل للانعكاس أو المفتاح الإلكتروني الشكل 8

المعايير:

تم تصنيع دائرة الاختبار لاختبار مصباح غير قابل للانعكاس أو مفتاح إلكتروني وفقًا لـ IEC62560 البند 15 الشكل 8.

الوصف القياسي:

15.عملية غير طبيعية

يجب ألا تشكل المصابيح ذاتية الكبح خطرًا في ظل ظروف التشغيل غير العادية.

تصنع المصابيح ذاتية الكبح بحيث يتم تجنب خطر نشوب حريق أو ضرر ميكانيكي يضر بسلامة الحماية من الصدمات الكهربائية نتيجة للتشغيل غير الطبيعي أو الإهمال.

يجب اختبار تطبيق مصابيح ذاتية الكبح غير قابلة للانعكاس على قطر أو مفتاح إلكتروني كحالة محتملة للتشغيل غير الطبيعي.

إجراء الاختبار :

اختبر المصباح غير الخافت للضوء في دائرة الاختبار الموضحة في الشكل 8.

حدد إعداد R1 و S1 الذي يحدث عنده الحد الأقصى لجذر متوسط ​​التربيع I.

اختبر في هذه الحالة ، وإذا فشل المصباح بشكل سلبي في غضون 60 دقيقة ، كرر الاختبار عند 10٪ جذر متوسط ​​تربيع أقل. يجب ضبط جذر متوسط ​​التربيع السفلي في اتجاه تناقص مقاومة مقياس الجهد.

كرر هذه الإجراءات حتى يتم تحقيق عملية مستقرة لمدة 60 دقيقة على الأقل.

قم بتشغيل المصباح fpr 8H بمستوى التعتيم الأكثر صعوبة (تعديل مقياس الجهد)

الالتزام:

يتم التحقق من المطابقة عن طريق تشغيل الحرق الحر للعينة أو وضع الغطاء الرأسي أو وضع الاحتراق الموضح على العبوة في درجة حرارة الغرفة والجهد المقنن.

في حالة الإعلان عن نطاق الجهد ، يجب إجراء الاختبار عند متوسط ​​الجهد لهذا النطاق المعلن.

في حالة الفولتية المقدرة البديلة ، يجب إجراء الاختبار بشكل منفصل لكل جهد مقدر.

أثناء هذا الاختبار ، يجب ألا تشتعل النيران في المصباح ، أو ينتج غازات قابلة للاشتعال ولا يمكن الوصول إلى الأجزاء الحية باستخدام إصبع الاختبار القياسي.

تنويه:

1. من فضلك لا تتلف شكل الجهاز (مثل الخدش ، والانحناء ، وما إلى ذلك).

2. يمنع من بيئة الغبار والرطوبة ، وذلك لتجنب الأكسدة للتأثير على دقة الأبعاد.
