تفاصيل المنتج:
شروط الدفع والشحن:
|
| المعايير: | IEC60245-1 الشكل 1 | سرعة الاختبار: | 0.33 م / ث |
|---|---|---|---|
| الحمل الحالي: | 0.5-25A ، قابل للتعديل | تحميل الجهد: | جهد خط إلى خط قابل للتعديل من 10 إلى 400 فولت |
| اختبار المسافة: | 1000 ± 20 مم | النوى المناسبة: | 2-18 |
| منطقة المقطع العرضي الاسمي: | 0.2-4 مم 2 | قطر البكرات: | 60 ، 80 ، 120 ، 160 ، 200 ملم |
| إبراز: | IEC60245-1 معدات اختبار الكابلات,معدات اختبار الكابلات 25A,اختبار الثني 400 فولت |
||

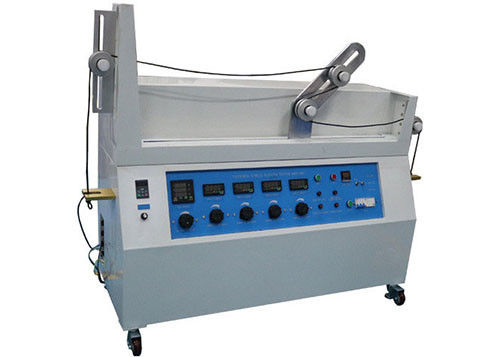

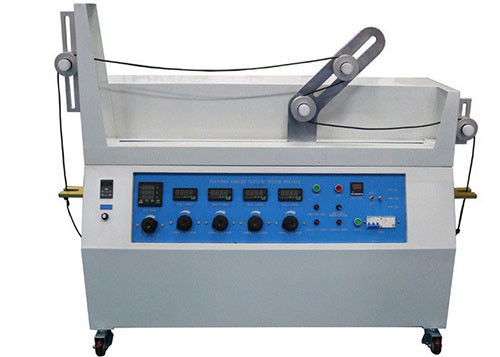

IEC60245-1 الشكل 1 اختبار الانثناء لسرعة الكابلات المرنة 0.33 متر / ثانية
اساسي:
IEC60245-1 الكابلات المعزولة بالمطاط - الفولتية المقدرة حتى وتشمل 450/750 V- الجزء الأول: بند المتطلبات العامة 5.6.3.1 ، IEC60245-2 الكابلات المعزولة بالمطاط - الفولتية المقدرة حتى وتشمل 450/750 V- الجزء 2: الاختبار البند 3.1 الشكل 1 ، الفقرة IEC60065-1 16.3 ب
المعلمات:
| مزود الطاقة | 220 فولت / 50 هرتز |
| الحمل الحالي | 0.5-25A ، قابل للتعديل |
| تحميل الجهد | جهد خط إلى خط قابل للتعديل من 10 إلى 400 فولت |
| سرعة الاختبار | 0.33 م / ث |
| مسافة الاختبار | 1000 ± 20 مم |
| النوى المناسبة | 2-18 |
| منطقة المقطع العرضي الاسمي | 0.2-4 مم 2 |
| قطر البكرات | 60 ، 80 ، 120 ، 160 ، 200 ملم |
| أوزان الاختبار | 2 * 0.5 كجم مع خطاف ، 2 * 0.5 كجم مع ثقب ، 6 * 1 كجم مع ثقب ، 2 * 6 كجم مع خطاف |
طلب:
يتم استخدامه لفحص القوة الميكانيكية للكابلات المرنة المكتملة.لا ينطبق هذا الاختبار على الكابلات المرنة ذات النوى ذات مساحة المقطع العرضي الاسمية التي تزيد عن 4 مم 2 ، ولا الكابلات التي تحتوي على أكثر من 18 مركزًا موضوعة في أكثر من طبقتين متحدة المركز.
ميزة:
يمكن لجهاز الاختبار تلبية متطلبات الاختبار القياسية للمعايير المحلية والدولية ، ويمكن استخدامه على نطاق واسع.إنه يحتوي على عداد رقمي دقيق ، وبالتالي ، يمكنه قياس جهد التيار الأصغر أو الأكبر بدقة.طريقة تغيير البكرات بسيطة ومريحة.تعتمد معدات الاختبار على آلية القيادة المتسلسلة ، والأداء مستقر والضوضاء نادرة.
الوصف القياسي:
يجب إجراء هذا الاختبار عن طريق الجهاز الموضح في الشكل 1. يتكون هذا الجهاز من ناقل C ونظام قيادة للناقل وأربع بكرات لكل عينة من الكابلات المراد اختبارها.يدعم الحامل C بكرتين A و B لهما نفس القطر.قد تكون البكرتان الثابتتان ، في أي من طرفي الجهاز ، بقطر مختلف عن البكرتين A و B ، ولكن يجب ترتيب البكرات الأربع بحيث تكون العينة أفقية بينهما.يقوم الناقل بعمل دورات (حركات للأمام والخلف) على مسافة 1 متر بسرعة ثابتة تقريبًا تبلغ 0،33m / s بين كل انعكاس لاتجاه الحركة.

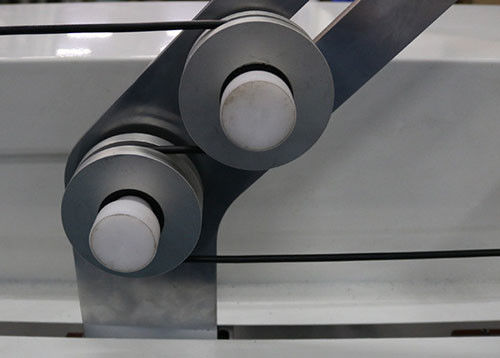

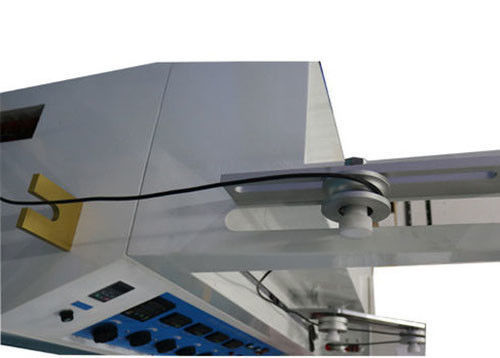

تصنع البكرات من المعدن ولها أخدود نصف دائري للكابلات الدائرية وأخدود مسطح للكابلات المسطحة.يجب تثبيت مشابك التقييد D بحيث يتم تطبيق السحب دائمًا بالوزن الذي يتحرك منه الناقل بعيدًا.يجب أن تكون المسافة من مشبك تقييد إلى دعامة ، بينما يستقر المشبك الآخر على دعامة ، 5 سم كحد أقصى.
يجب أن يكون نظام القيادة بحيث يدور الناقل بسلاسة وبدون هزات عندما ينعكس من اتجاه إلى آخر.
